?XCL209系列線圈一體型DC/DC轉換器TOREX
發布時間:2023-02-17 16:44:42 瀏覽:1923

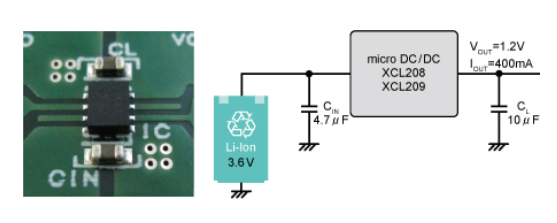

TOREX的XCL209系列電源模塊是款超小型(2.5mmx2.15mm,h=1.05mm)降壓DC/DC變換器,將線圈和控制IC集成于一體。僅增加兩個外部陶瓷電容就能夠提供400mA的最大負載電流。由于內嵌線圈使電路簡潔明了,電路接線和工作故障導致的噪音被調節在最低程度。
XCL209系列電源模塊工作電壓范圍為1.8V(2.0V)~6.0V,可以為堿性電池(2pcs)或交流適配器(5V)供電。輸出電壓可以從內固定(0.8V~4.0V)產品和外固定產品中選擇。XCL209系列電源模塊在從輕負載到高負載的整個負載范圍之內都能做到低紋波和高效率,并且能夠延長電池工作時間。
此外,XCL209系列電源模塊還具備軟啟動、CL自動放電功能,從CE管腳輸入低電平信號能夠讓IC進入到待機模式。
特征
輸入電壓:1.8V~6.0V(TypeF),2.0V~6.0V(TypeA/B)
輸出電流:0.8V~4.0V(±2.0%)(Fixed)
高轉換效率:90%(VIN=4.2V,VOUT=3.3V)
輸出電流:400mA
工作頻率:3.0MHz(±15%)
CE性能:高電平合理有效,帶軟啟動,CL自動放電
短路保護:電流限制回路(定電流+閂鎖)
制動方式:PWM穩固調節
環境溫度:-40℃~+85℃
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.nfda.cn/brand/62.html
