?XCL210系列線圈一體型DC/DC轉換器TOREX
發布時間:2023-03-06 17:02:08 瀏覽:1568

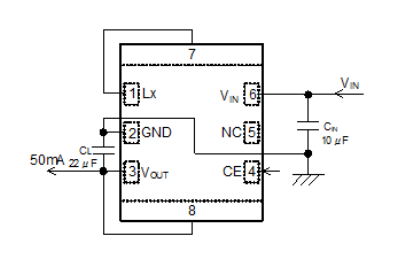

TOREX的XCL210系列是低耗能降壓小型DC/DC轉換器。控制IC和線圈集合在一塊,完成了微型化,只需在外部器件上增多兩個電容器,就能組成一個不占用空間的電源模塊。
XCL210系列轉換器通過低耗能IC技術以及新開發的高性能線圈實現高效化,有利于應用電池的移動終端和智能穿戴設備的長期驅動。
XCL210系列轉換器工作輸入電壓范圍在2.0V至6.0V之間。電源電壓在內部設計,在1.0V至4.0V的范圍內,以0.05V的間隔設計。根據在待機狀態下停止整體電源電路,電流量消耗維持在0.1μA以下(標稱值)最高負荷電流可以選擇50mA或200mA。
XCL210系列轉換器具備內嵌UVLO(欠壓鎖定)性能,當輸入電壓少于UVLO監測電壓時,內部P端面驅動晶體管將被迫停止運行。XCL210C型和XCL210D型,通過CL充放電性能,在待機時開啟VOUT-GND之間內部開關,通過內電阻充放電CL的電荷。此充放電性能返回電源電壓的VSS水平在高速。
特征
輸入電壓范圍:2.0V~6.0V
輸出電壓:1.0V~4.0V(±2.0%)
輸出電流:200mA(TypeA/C),50mA(Type B/D)
消耗電流:0.5μA
效率:93%(VIN=3.6V,VOUT=3.0V/100μA)
制動方式:PFM控制
環境溫度:-40℃~+85℃
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.nfda.cn/brand/62.html
