?XC9237系列降壓DC/DC轉換器TOREX

發布時間：2023-10-11 16:44:37     瀏覽：5536

TOREX的XC9237系統是能夠使用陶瓷電容,內嵌0.42ΩPchMOS驅動晶體管及0.52ΩNchMOS電源開關晶體管的脈寬調制型DC/DC轉換器。作業電壓范圍2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。XC9237系列降壓DC/DC轉換器由外部設置輸出電壓的設備(D/F系列)內嵌0.8V(±2.0%)的基準電壓源，由外部電阻能夠從0.9V設定好任意輸出電壓。有內部設置輸出電壓的設備(A/B/C/E/G系列)，XC9237系列降壓DC/DC轉換器輸出電壓范圍是0.8V～4.0V之間(±2.0%)，能夠以0.05V的間隔設置。

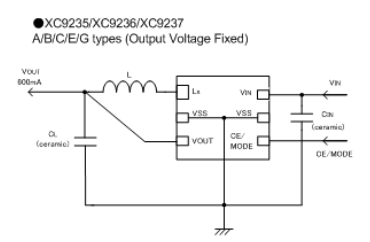

XC9237系列降壓DC/DC轉換器用作外裝器件只選擇電感線圈和電容就可以得到輸出電流600mA高效率穩定電源。內嵌1.2MHz,3MHz的振蕩器，可以根據應用目的選擇合理的頻率。

XC9237系列降壓DC/DC轉換器在內部完成了軟啟動性能和限流功能性的最好調整。休眠時整體電路停止運行能夠把損耗電流控制在1.0μA以下。B/F/G系列的軟啟動功能性能夠以0.25ms(TYP.)高速度啟動。XC9237系列降壓DC/DC轉換器內嵌UVLO(Under Voltage Lock Out)功能性當輸入電壓在1.4V下時，能強制性終止內部PchMOS驅動晶體管作業。此外，B～G系列由CL的釋放電能系統在休眠時接通LX-VSS之間內部電源開關以通過自身電阻使CL的電荷釋放電能。由此釋放電能功能性促使輸出電壓高速度地返回VSS低電平。

特征

內嵌P-ch驅動器：0.42Ω

內嵌N-ch同步驅動器：0.52Ω

輸入電壓范圍：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

輸出電壓范圍：0.8～4.0V

高轉化效率：92%(TYP.)

輸出電流：600mA

頻率范圍：1.2MHz、3.0MHz

帶軟啟動：高速度軟啟動電路

輸出電容：瓷片電容

制動方式：手動切換控制方式

性能：CL高速度自動充放電(B/C/D/E/F/G),高速度帶軟啟動(B/F/G)

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://www.nfda.cn/brand/62.html


型號

Type

Output Voltage

Oscillation Frequency

Packages

XC9237A08C0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

WLP-5-03

XC9237A08C4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6EL

XC9237A08CER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G)
FB type 0.8V(Type D,F)

1.2MHz

USP-6C

XC9237A08CMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

1.2MHz

SOT-25

XC9237A08D0R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

WLP-5-03

XC9237A08D4R-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

USP-6EL

XC9237A08DER-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

USP-6C

XC9237A08DMR-G

VIN≧2.0V,Standard soft-start

Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)

3.0MHz

SOT-25

XC9237A09C0R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

WLP-5-03

XC9237A09C4R-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6EL

XC9237A09CER-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

USP-6C

XC9237A09CMR-G

VIN≧2.0V,Standard soft-start

0.9V

1.2MHz

SOT-25

XC9237A09D0R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

WLP-5-03

XC9237A09D4R-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6EL

XC9237A09DER-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

USP-6C

XC9237A09DMR-G

VIN≧2.0V,Standard soft-start

0.9V

3.0MHz

SOT-25

XC9237A0LC0R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

WLP-5-03

XC9237A0LC4R-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6EL

XC9237A0LCER-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

USP-6C

XC9237A0LCMR-G

VIN≧2.0V,Standard soft-start

0.85V

1.2MHz

SOT-25

XC9237A0LD0R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

WLP-5-03

XC9237A0LD4R-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6EL

XC9237A0LDER-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

USP-6C

XC9237A0LDMR-G

VIN≧2.0V,Standard soft-start

0.85V

3.0MHz

SOT-25

XC9237A0MC0R-G

VIN≧2.0V,Standard soft-start

0.95V

1.2MHz

WLP-5-03
