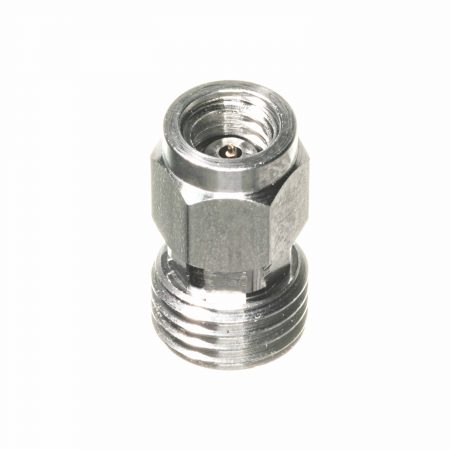

?2421-01SF 1.0mm (W) 插頭(公) 螺紋式 階梯螺紋SOUTHWEST
發布時間:2023-12-11 16:55:55 瀏覽:676
2421-01SF連接器是根據Southwest西南微波嚴格的性能和質量標準設計的。2421-01SF連接器經久耐用,有一個360°突出的屏蔽環其額定工作溫度為-55°C至+165°C。2421-01SF連接器可在110GHz范圍內實現無模式使用,并具有優異的特性阻抗、優異的可重復性和極低的行業VSWR(1.(2:1)插入損耗(6dB)和RF滲漏(≤-100dB)。
特征:
110.0GHz范圍之內無模式
低VSWR:
DC至18.0GHz…1.10:1(最高值)
18.0GHz至40.0GHz…1.15:1(最高值)
40.0GHz至50.0GHz…1.18:1(最高值)
50.0GHz至67.0GHz…1.25:1(最高值)
67.0GHz至110.0GHz…1.28:1(最高值)
低插入損耗:最高0.6dB
低射頻滲漏≤-100dB
應用于連接器保護裝置時的最低VSWR貢獻
相位穩定性
模塊之間的使用性能完整性
耐熱等級:-55°C至+165°C
操作界面:
根據IEC-611696-31
建設:
機殼:不銹鋼板,鈍化處理
接觸點:鈹銅(BeCu)鍍金,滿足MIL-G-45204
中心接觸獲取:Ultem1000根據ASTMD5205
發射配件
產品編號 | 發射類型 | 介電長度 |
1490-01G | 短銷/標簽 | |
1490-02G | 引腳/標簽和電介質 | 0.187 |
1490-03G | 引腳/標簽和電介質 | 0.125 |
1490-11G | 引腳和電介質 | 0.187 |
1490-12G | 引腳和電介質 | 0.125 |
