?XC9246系列降壓DC/DC轉換器TOREX

發布時間：2024-01-05 16:58:36 瀏覽：6127

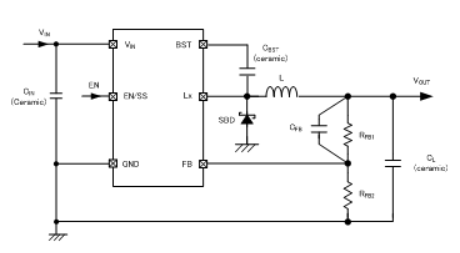

TOREX電源XC9246系列降壓DC/DC轉換器是內嵌的N-端面驅動晶體管，工作于16V的降壓DC/DC轉換器IC。實現了輸出電流直至1.0A為止高效率穩定電源。負載電容(CL)能夠應用陶瓷電容等低ESR電容。

XC9246系列降壓DC/DC轉換器內嵌的1.0V的基準電壓源，能夠通過外部電阻值任意地設置輸出電壓。因此開關頻率高至1.2MHz，能夠?qū)崿F(xiàn)外接元器件的小型化。XC9246系列降壓DC/DC轉換器在內部設置了1.5ms(TYP)的軟啟動時期，從而通過與EN/SS接插件相連接的電阻和容量，能夠任意設置比內部軟啟動超長的時期。

XC9246系列降壓DC/DC轉換器內嵌的UVLO功能，在測試電壓以下時，能夠強制性地停止驅動晶體管工作。短路保護中內嵌的限制電流電路,超溫停機電路,短路保護電路。

特征

輸入電壓范圍：4.5V～16V

輸出電壓范圍：1.2V～5.6V(VFB=1.0V)

輸出電流：

1A(VIN≧6VandVOUT/VIN≦50%)

1A(VIN<6VandVOUT/VIN≦40%)

工作效率：90%(VIN=12V,VOUT=5V,IOUT=200mA)

頻率范圍：1.2MHz

最高占空比：80%

帶軟啟動：

內部設置1.5ms

外部設置：適用于外接RC任意地設置

控制方法：PWM控制

短路保護：

電流限制(積分閂鎖方式)

超溫關閉

短路保護

UVLO：4.15V,5.65V,7.65V

輸出電容：陶瓷電容

溫度范圍：-40℃～+85℃

適應環保規定：與EURoHS規格對應、無鉛

型號	UVLO解除電壓	工作頻率	封裝
XC9246B42CER-G	4.15V	1.2MHz	USP-6C
XC9246B42CMR-G	4.15V	1.2MHz	SOT-26W
XC9246B65CER-G	5.65V	1.2MHz	USP-6C
XC9246B65CMR-G	5.65V	1.2MHz	SOT-26W
XC9246B75CER-G	7.65V	1.2MHz	USP-6C
XC9246B75CMR-G	7.65V	1.2MHz	SOT-26W
