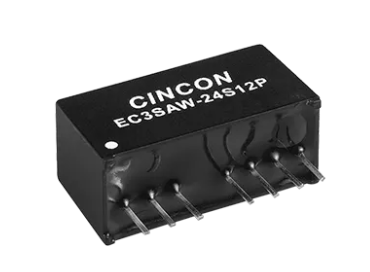

EC3SAW SIP-8穩壓DC-DC轉換器CINCON
發布時間：2024-04-01 09:57:05 瀏覽：675
CINCON品牌的EC3SAW是一款3W隔離輸出的穩壓DC-DC轉換器，具有以下特點：緊湊型SIP-8封裝設計、高效率達85%、4:1輸入范圍、穩壓輸出、遠程開關控制、1500VDC隔離、連續短路保護、輸入欠壓保護、無鉭電容器、符合IEC/EN/UL
62368-1安全標準。適用于工業和通信應用領域。
功能特點：
高效率：轉換器的效率高達85%，能夠有效降低能源損耗，提高系統的整體效能。
隔離輸出：具備3W的隔離輸出能力，確保了電路的安全性和穩定性。
緊湊型封裝：采用SIP-8包裝，結構緊湊，便于集成和安裝。
遠程控制：支持遠程開關控制，為用戶提供了靈活的操作方式。
高電壓隔離：可在1500伏特的電壓下工作，具有出色的電氣隔離性能。
短路保護：具備連續短路保護功能，能夠在短路發生時及時切斷電路，防止設備損壞。
符合安全標準：產品的安全性符合IEC/EN/UL 62368-1標準，為用戶提供了安全可靠的使用環境。
規格參數：
功率：大于3W
輸入范圍：4:1
封裝類型：SIP-8
針腳數：12P
產品型號：
MODEL
NUMBER | NPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | NPUT CURRENT | %
EFF. | CAPACITORL
OAD MAX. |
| MIN. | MAX. | NO LOAD | FULL LOAD |
| EC3SAW-24S33P | 9-36 VDC | 3.3 VDC | 0 mA | 700 mA | 4 mA | 122 mA | 79 | 1800uF |
| EC3SAW-24S05P | 9-36 VDC | 5 VDC | 0 mA | 600 mA | 4 mA | 154 mA | 81 | 1000uF |
| EC3SAW-24S12P | 9-36 VDC | 12 VDC | 0 mA | 250 mA | 8 mA | 150 mA | 84 | 220uF |
| EC3SAW-24S15P | 9-36 VDC | 15 VDC | 0 mA | 200 mA | 12 mA | 150 mA | 84 | 120uF |
| EC3SAW-24D05P | 9-36 VDC | ±5 VDC | 0 mA | ±300 mA | 8 mA | 154 mA | 81 | 470uF |
| EC3SAW-24D12P | 9-36 VDC | ±12 VDC | 0 mA | ±125 mA | 12 mA | 150 mA | 84 | 100uF |
| EC3SAW-24D15P | 9-36 VDC | ±15 VDC | 0 mA | ±100 mA | 12 mA | 151 mA | 83 | 47uF |
| EC3SAW-48S33P | 18-75 VDC | 3.3VDC | 0 mA | 700 mA | 3 mA | 61 mA | 79 | 1800uF |
| EC3SAW-48S05P | 18-75 VDC | 5 VDC | 0 mA | 600 mA | 3 mA | 76 mA | 82 | 1000uF |
| EC3SAW-48S12P | 18-75 VDC | 12 VDC | 0 mA | 250 mA | 5 mA | 74 mA | 85 | 220uF |
| EC3SAW-48S15P | 18-75 VDC | 15 VDC | 0 mA | 200 mA | 5 mA | 75 mA | 84 | 120uF |
| EC3SAW-48D05P | 18-75 VDC | ±5 VDC | 0 mA | ±300 mA | 5 mA | 76 mA | 82 | 470uF |
| EC3SAW-48D12P | 18-75 VDC | ±12 VDC | 0 mA | ±125 mA | 10 mA | 75 mA | 84 | 100uF |
| EC3SAW-48D15P | 18-75 VDC | ±15 VDC | 0 mA | ±100 mA | 10 mA | 75 mA | 83 | 47uF |
EC3SAW產品還具有輸入欠壓保護功能，并且內部沒有使用鉭電容器。這些特點和參數使得CINCON品牌的EC3SAW
SIP-8穩壓DC-DC轉換器在直流轉換領域具有較高的應用價值。
