ALN3450-09-3530毫米波低噪聲放大器WENTEQ
發布時間：2024-05-07 08:40:33 瀏覽：544
ALN3450-09-3530是WENTEQ品牌的一款毫米波低噪聲放大器(MILLIMETER WAVE LOW NOISE
AMPLIFIER)，具有以下主要特點：
- 低噪聲：最小化信號通過時引入的噪聲，保持高信噪比。
- 高增益：在33.0至36.0GHz頻率范圍內提供高增益操作，典型增益值為32.0至35.0dB。
- 低VSWR(電壓駐波比)：輸出阻抗與傳輸線阻抗匹配度高，減少反射和信號損失。
- 無條件穩定：無論輸入/輸出阻抗如何變化，始終保持穩定的工作狀態。
- 尺寸小、成本低：小巧設計和較低成本，適用于多種應用場景。
- 接口和電源：采用K型母線連接器I/O端口，需要單個直流電源供電。
- 操作溫度范圍：工作溫度范圍在-40°C至+75°C之間，存儲溫度范圍為-55°C至+125°C。
- 電氣規格：包括增益平坦度、反向隔離度、輸入/輸出VSWR、雜散、P-1dB壓縮點、輸出IP3等參數，體現了放大器的性能指標。
- 最大額定值：RF輸入功率不超過+5 dBm，電源電壓不超過+15V，存儲溫度受限。
適用于微波通信、雷達、衛星通信等領域，要求高性能、低噪聲的放大應用。
規格參數：
| Paramcters |
| Specifications |
| Minimum | Typica | Maximum |
| Frequency Range | GHz | 33.0 |
| 36.0 |
Nominal Gain @25℃ base
plate temperature | dB | 32.0 | 35.0 | 38.0 |
| Noise Figure | dB |
| 3.0 | 3.5 |
| P-1dB Compression Point | dBm | 10.0 | 11.0 |
|
| Output IP3 | dB m | 16.0 | 19.0 |
|
| Gain flatness | dB |
| +/-1.0 | +/-1.5 |
Gain Variation over
Temperature Range | dB |
| +/-1.5 |
|
| Reverse Isolation | dB |
| 55.0 |
|
| Input VSWR |
|
| 1.8:1 | 2.5:1 |
| Output VSWR |
|
| 1.8:1 | 2.5:1 |
| Spurious | dBc |
| 60.0 |
|
| Operating Temperature | ℃ | 40.0 |
| +75.0 |
| Survival Temperature | ℃ | -45.0 |
| +125.0 |
| DC Power Supply Voltage | V | +8.0 | +10.0 | +12.0 |
| DC Power Supply Current | mA | 140.0 | 160.0 | 200.0 |
| RF In/Out conncctors |
| k-Female |
| DC Input Connector |
| Feedthru Pin |

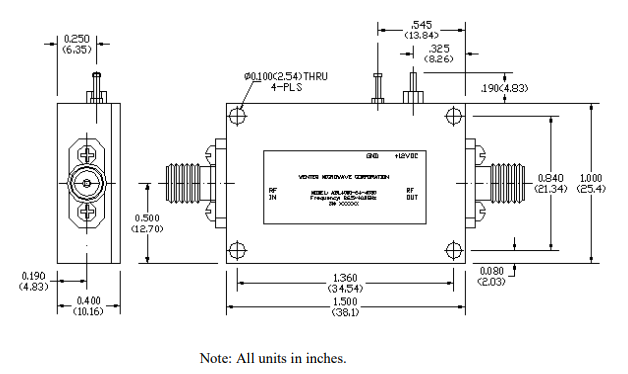

| Size | inches | 1.50×1.0×0.4 |
