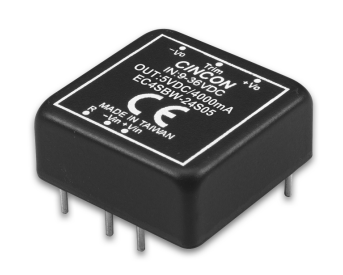

EC4SBW系列隔離式DC-DC電源模塊CINCON
發布時間：2024-05-10 13:47:16 瀏覽：5104
EC4SBW系列隔離式DC-DC電源模塊由CINCON公司生產，具備多項主要特性和規格：
1. 功率和轉換能力：這是一款20瓦特的4:1輸入直流到直流轉換器，能夠覆蓋較大的變化區間。
2.
設計特點：具有1英寸x1英寸x0.4英寸的屏蔽金屬外殼，內部元件受到保護，并有利于散熱。此外，該模塊的效率高達90.5%，在能量轉換過程中浪費較少，同時在低負載時也能保持較低的能耗。
3.
功能：具有4:1的輸入范圍，適應不同電壓的輸入。同時提供固定和可調頻率選項，以適應不同的應用場景。此外，它還提供了多種保護功能，如短路保護、遠程控制/斷開連接保護等，確保電源穩定且安全。
4. 符合標準：符合CE標準，并滿足IEC/EN/UL 62368-1的安全要求。
5. 模型與規格：具體規格包括不同型號比如EC4SBW-24S33、EC4SBW-24S05等，每個型號有不同的輸入輸出電壓、電流和效率等參數。
6. 其他特點：不帶有連續電流限制，適用于需要高電流輸出的場景。另外，內置電容不含鉭，可能意味著在特定的環境或應用中更為穩定或安全。
MODEL
NUMBER | INPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT CURRENT | INPUT CURRENT | %Eff | CAPACITIVE
LOAD MAX. |
| MIN. | MAX | NO LOAD | FULL LOAD | (2) | (3) |
| EC4SBW-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 4500 mA | 10 mA | 699 mA | 88 | 88.5 | 5000uF |
| EC4SBW-24S05 | 9-36 VDC | 5 VDC | 0 mA | 4000 mA | 10 mA | 920 mA | 90 | 90.5 | 4000uF |
| EC4SBW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 1670 mA | 10 mA | 938 mA | 89 | 89 | 1650uF |
| EC4SBW-24S15 | 9-36 VDC | 15 VDC | 0 mA | 1330 mA | 10 mA | 933 mA | 89 | 89 | 1300uF |
| EC4SBW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | +830 mA | 10 mA | 938 mA | 88.5 | 88.5 | 800uF |
| EC4SBW-24D15 | 9-36 VDC | ±15 VDC | 0 mA | +660 mA | 10 mA | 926 mA | 89 | 89 | 650uF |
| EC4SBW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 4500 mA | 8 mA | 349 mA | 89 | 88.5 | 5000uF |
| EC4SBW-48S05 | 18-75 VDC | 5 VDC | 0 mA | 4000 mA | 8 mA | 460 mA | 90.5 | 90.5 | 4000uF |
| EC4SBW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 1670 mA | 8 mA | 466 mA | 89.5 | 89.5 | 1650uF |
| EC4SBW-48S15 | 18-75 VDC | 15 VDC | 0 mA | 1330 mA | 8 mA | 467 mA | 89 | 89 | 1300uF |
| EC4SBW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | +830 mA | 8 mA | 469 mA | 89.5 | 88.5 | 800uF |
| EC4SBW-48D15 | 18-75 VDC | +15 VDC | 0 mA | +660 mA | 8 mA | 466 mA | 89.5 | 88.5 | 650uF |
