EC4AW05HM隔離式DC-DC轉換器CINCON

發布時間：2024-06-17 09:02:29 瀏覽：911

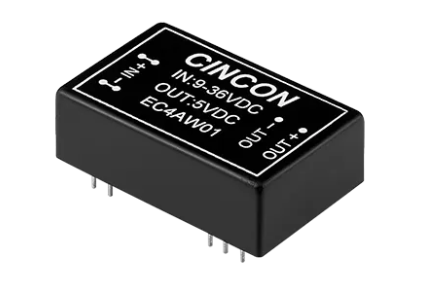

EC4AW05HM隔離式DC-DC轉換器CINCON

　　EC4AW05HM 隔離式 DC-DC 轉換器是一款由 CINCON公司生產的高效、安全、穩定的電源轉換設備。它具有以下特點：

　　- 隔離輸出：提供 3.3-6W 的輸出功率，輸出電壓穩定且隔離。

　　- 封裝方式：有 DIP-24 和 SMD 兩種封裝，適應不同應用需求。

　　- 高效率：效率高達 83%，減少能量損失和熱量產生。

　　- 寬輸入范圍：4:1 的輸入范圍(9-36VDC)，能處理不同輸入電壓。

　　- 輸出調節：具有穩定的輸出電壓。

　　- 連續短路保護：增強設備安全性。

　　- 不含鉭電容器：可能有助于降低成本或滿足特定需求。

　　- 安全標準：符合 IEC/EN/UL 62368-1 安全標準。

　　該轉換器的規格參數如下：

　　- 型號：EC4AW05HM

　　- 輸入：9-36VDC

　　- 輸出：±15VDC

　　- 最大負載電流：±190mA

　　- 無負載功耗：7.5mA

　　- 滿載功耗：293mA

　　- 效率：高達 83%

　　- 電容：90uF

　　- 啟動時間：典型值為 30ms

　　- 溫度范圍：-40℃ to +100℃

　　- 尺寸：DIP 封裝尺寸為 1.25x0.80x0.45 英寸(31.8x20.3x11.4mm)，具體可能因封裝類型而異。

　　- 重量：12.5g

　　需要注意的是，該轉換器有多種后綴選項，代表不同功能或性能特性。測量效率和其他參數時，在標稱線路、滿載和 25℃條件下進行，除非另有說明。

更多EC4AW系列型號如下：

零件編號	輸入電壓	輸出電壓	輸出電流	空載輸入電流	效率（%）	I/O 隔離電壓
EC4AW11	18~72V	5V	1A	5mA	79	1500VDC
EC4AW12	18~72V	12V	0.47A	5mA	82	1500VDC
EC4AW13	18~72V	15V	0.4A	5mA	81	1500VDC
EC4AW14	18~72V	±12V	±0.23A	7.5mA	80	1500VDC
EC4AW15	18~72V	±15V	±0.19A	7.5mA	80	1500VDC
EC4AW16	18~72V	±5V	±0.5A	5mA	80	1500VDC
EC4AW17	18~72V	3.3V	1A	5mA	74	1500VDC
EC4AW11H	18~72V	5V	1A	5mA	79	3000VDC
EC4AW12H	18~72V	12V	0.47A	5mA	82	3000VDC
EC4AW13H	18~72V	15V	0.4A	5mA	81	3000VDC
EC4AW14H	18~72V	±12V	±0.23A	7.5mA	80	3000VDC
EC4AW15H	18~72V	±15V	±0.19A	7.5mA	80	3000VDC
EC4AW16H	18~72V	±5V	±0.5A	5mA	80	3000VDC
EC4AW17H	18~72V	3.3V	1A	5mA	74	3000VDC
EC4AW11HM	18~72V	5V	1A	5mA	79	1500VDC
EC4AW12HM	18~72V	12V	0.47A	5mA	82	1500VDC
EC4AW13HM	18~72V	15V	0.4A	5mA	81	1500VDC
EC4AW14HM	18~72V	±12V	±0.23A	7.5mA	80	1500VDC
EC4AW15HM	18~72V	±15V	±0.19A	7.5mA	80	1500VDC
EC4AW16HM	18~72V	±5V	±0.5A	5mA	80	1500VDC
EC4AW17HM	18~72V	3.3V	1A	5mA	74	1500VDC
EC4AW11HMS	18~72V	5V	1A	5mA	79	1500VDC
EC4AW12HMS	18~72V	12V	0.47A	5mA	82	1500VDC
EC4AW13HMS	18~72V	15V	0.4A	5mA	81	1500VDC
EC4AW14HMS	18~72V	±12V	±0.23A	7.5mA	80	1500VDC
EC4AW15HMS	18~72V	±15V	±0.19A	7.5mA	80	1500VDC
EC4AW16HMS	18~72V	±5V	±0.5A	5mA	80	1500VDC
EC4AW17HMS	18~72V	3.3V	1A	5mA	74	1500VDC
EC4AW01	9~36V	5V	1A	5mA	82	1500VDC
EC4AW02	9~36V	12V	0.47A	5mA	83	1500VDC
EC4AW03	9~36V	15V	0.4A	5mA	83	1500VDC
EC4AW04	9~36V	±12V	±0.23A	7.5mA	82	1500VDC
EC4AW05	9~36V	±15V	±0.19A	7.5mA	81	1500VDC
EC4AW06	9~36V	±5V	±0.5A	5mA	83	1500VDC
EC4AW07	9~36V	3.3V	1A	5mA	78	1500VDC
EC4AW01H	9~36V	5V	1A	5mA	82	3000VDC
EC4AW02H	9~36V	12V	0.47A	5mA	83	3000VDC
EC4AW03H	9~36V	15V	0.4A	5mA	83	3000VDC
EC4AW04H	9~36V	±12V	±0.23A	7.5mA	82	3000VDC
EC4AW05H	9~36V	±15V	±0.19A	7.5mA	81	3000VDC
EC4AW06H	9~36V	±5V	±0.5A	5mA	83	3000VDC
EC4AW07H	9~36V	3.3V	1A	5mA	78	3000VDC
EC4AW01HM	9~36V	5V	1A	5mA	82	1500VDC
EC4AW02HM	9~36V	12V	0.47A	5mA	83	1500VDC
EC4AW03HM	9~36V	15V	0.4A	5mA	83	1500VDC
EC4AW04HM	9~36V	±12V	±0.23A	7.5mA	82	1500VDC
EC4AW05HM	9~36V	±15V	±0.19A	7.5mA	81	1500VDC
EC4AW06HM	9~36V	±5V	±0.5A	5mA	83	1500VDC
EC4AW07HM	9~36V	3.3V	1A	5mA	78	1500VDC
EC4AW01HMS	9~36V	5V	1A	5mA	82	1500VDC
EC4AW02HMS	9~36V	12V	0.47A	5mA	83	1500VDC
EC4AW03HMS	9~36V	15V	0.4A	5mA	83	1500VDC
EC4AW04HMS	9~36V	±12V	±0.23A	7.5mA	82	1500VDC
EC4AW05HMS	9~36V	±15V	±0.19A	7.5mA	81	1500VDC
EC4AW06HMS	9~36V	±5V	±0.5A	5mA	83	1500VDC
EC4AW07HMS	9~36V	3.3V	1A	5mA	78	1500VDC
