ARRA SMA寬帶定向耦合器0.5-2G

發布時間：2024-09-12 08:53:24 瀏覽：451

　　ARRA SMA寬帶定向耦合器是一款專為射頻和微波系統設計的高性能器件，其頻率范圍覆蓋0.5至2.0 GHz，適用于多種信號處理應用。該系列定向耦合器以其卓越的性能和靈活的配置選項，成為工程師在設計復雜射頻系統時的理想選擇。

ARRA SMA寬帶定向耦合器0.5-2G

　　- 頻率范圍(GHz)：0.5至2.0

　　- 耦合度(dB)：6，10(±1.0)，20

　　- 頻率靈敏度(±dB)：0.75

　　- 定向性(最小值dB)：23

　　- 最大電壓駐波比(VSWR)：初級和次級端口都是1.20

　　- 最大插入損耗(dB)：0.40

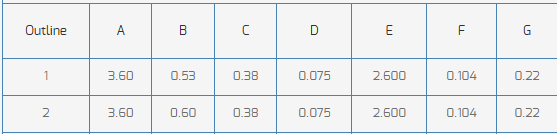

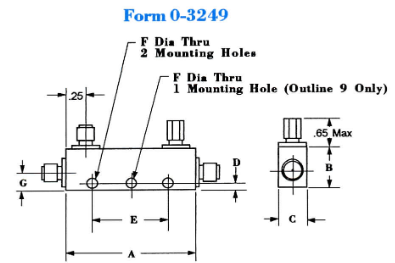

　　- 外形尺寸：型號2-3174-6和2-3174-10為1，型號2-3174-20為2。具體如下：


型號規格：

requency Range	Coupling*	Frequency	Directivity	VSWR (Max)		Insertion Loss	Outline	Model No.
(GHz)	(dB)	Sens (±dB)	(Min dB)	Prim	Sec	(Max dB)**
0.5-2.0	6	0.75	23	1.2	1.2	0.4	1	2-3174-6
	10 ±1.0						1	2-3174-10
	20						2	2-3174-20

　　應用領域

　　ARRA SMA寬帶定向耦合器廣泛應用于射頻和微波系統中，包括但不限于：

　　信號分離與合成

　　功率監測

　　信號分析

　　測試與測量設備

　　在實際應用中，用戶可以根據具體需求選擇不同耦合度和外形尺寸的型號，以實現最佳的系統性能。
