R2PD-2-18-Sf-10W-w18 2路功率分配器RADITEK

發布時間：2024-09-24 09:10:00 瀏覽：6129

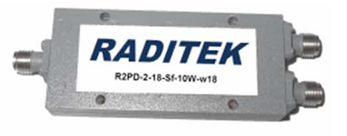

R2PD-2-18-Sf-10W-w18 2路功率分配器RADITEK

　　RADITEK公司的R2PD-2-18-Sf-10W-w18是一款高性能的2路功率分配器，專為頻率范圍在2至18 GHz的寬帶應用設計。以下是該產品的詳細介紹：

　　產品特點：

　　頻率范圍: 2-18 GHz。

　　高隔離度：在通帶內提供優異的隔離度，最小為16 dB，最大為20 dB。

　　端口間的優良平衡：幅度和相位平衡度分別為±0.3 dB 和 ±4°。

　　主要規格參數：

　　插入損耗：最大1.5 dB。

　　回波損耗：所有端口均為-14 dB。

　　絕緣度：最小16 dB，最大20 dB。

　　相位平衡：典型值為±2°，最大值為±4°。

　　幅度平衡：典型值為0.2 dB，最大值為0.3 dB。

　　工作溫度：-40至+85℃。

　　輸入功率：最大10W。

　　射頻阻抗：50 Ω。

　　射頻接口輸入/輸出：SMA母頭。

　　材料和環境要求：

　　材料：采用鋁材6061-T6或等效材料，確保結構強度和耐用性。

　　處理和涂層：灰色丙烯酸搪瓷，提供良好的外觀和保護。

　　工作環境：僅限室內使用，確保長期穩定運行。

　　尺寸圖：

　　- 長度：2.250英寸(約57.15mm)

　　- 寬度：0.840英寸(約21.34mm)

　　- SMA連接頭之間的距離：1.000英寸(約25.4mm)

　　- 分配器的總高度：包含連接頭的高度為0.500英寸(約12.7mm)

　　應用領域：

　　R2PD-2-18-Sf-10W-w18功率分配器適用于微波信號處理、頻率分離等高頻率應用，特別是在無線通信、雷達系統和測試設備中，其高功率容量和性能平衡使其成為理想選擇。

深圳市立維創展科技授權代理RADITEK微波隔離器和環形器產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
