HMC445LP4E微型有源x16倍頻器ADI現貨
發布時間:2024-10-11 09:12:19 瀏覽:4707

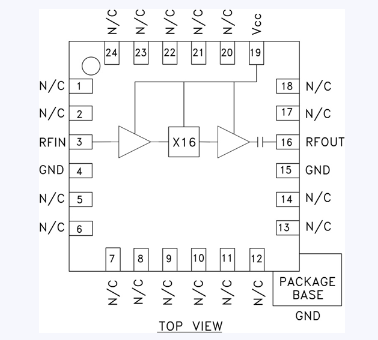

HMC445LP4(E)是有源微型x16倍頻器,采用InGaP GaAs HBT技術,4x4 mm無引腳表面貼裝封裝。功率輸出典型值+7 dBm,5V電源,不同條件下功率變化小。輸出信號無用基波和次諧波抑制典型值>25 dBc,100 kHz偏置時SSB相位噪聲 -130 dBc/Hz,利于保持系統噪聲性能,適用于LO倍頻鏈,可減少器件數量。
一、應用領域
1. 光纖產品:滿足信號頻率轉換需求,如高速光纖通信中提升傳輸速率。
2. 點對點無線電:用于信號倍頻,如短距離無線通信設備。
3. 軍用雷達:對雷達發射信號倍頻,提高探測精度。
二、特性
1. 輸出功率:+7 dBm。
2. 次諧波抑制:>25 dBc。
3. SSB相位噪聲:-130 dBc/Hz。
4. 單電源:5V(78 mA)。
5. 封裝形式:16 mm2無引腳SMT封裝。
