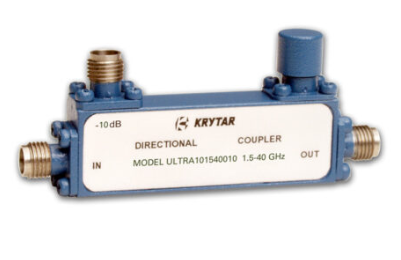

ULTRA101540010高性能定向耦合器KRYTAR
發布時間:2024-10-14 09:10:27 瀏覽:367
KRYTAR的ULTRA+高性能定向耦合器系列中的ULTRA101540010型號是一款專為高性能系統應用設計的先進設備。該耦合器在1.5至40.0 GHz的超寬帶頻率范圍內(涵蓋L-到Ka-Bands)展現出卓越的耦合能力,采用單一、緊湊且輕便的封裝設計。
ULTRA101540010型定向耦合器的主要特點和性能指標包括:
頻率范圍:1.5至40.0 GHz
標稱耦合:10 dB ± 0.5 dB
頻率靈敏度:±1.2 dB
插入損耗:<1.29 dB(不包括耦合功率)和<1.75 dB(包括耦合功率)
方向性:>10 dB
VSWR:最大1.6(主線)和1.7(任何端口)
輸入額定功率:平均20 W,峰值3 kW
連接器類型:2.4 mm 母頭
尺寸:2.0英寸(長)x 0.40英寸(寬)x 0.65英寸(高)
重量:1.3盎司
工作溫度:-54°C至+85°C
該耦合器特別適用于需要外部調平、精確監測、信號混合或掃頻傳輸和反射測量的系統應用。它為多種超寬帶應用提供了出色的解決方案,包括電子戰(EW)、毫米波、5G NR、Wi-Fi 6和Wi-Fi 6E、衛星通信、雷達、MIMO無線電鏈路、信號監測和測量、天線波束成形以及EMC測試環境。此外,ULTRA+定向耦合器還可以定制以滿足特定的軍用規格。
