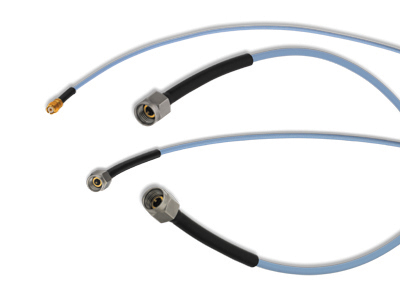

?RF-Labs相位穩定電纜組件
發布時間:2024-10-25 17:13:20 瀏覽:384
RF-Labs相位穩定電纜組件在高溫和機械彎折的時候需要最小相變的測試要求的最佳方案。固體PTFE電纜線絕緣體在-40至+85°C的環境溫度一般為4000ppm。針對低損耗PTFE,在同樣的環境溫度下,能夠預測將近1800ppm。RF-Labs新的Lab Flex?T電纜的ppm值要低得多,在400到600之間。主要原因是電纜線中獨特的絕緣體。這種材質不僅限制絕緣體的膨脹和收縮,并且在RF-Labs的100T設計上,在室溫(環境溫度)下顯現出幾乎平整的響應。由于其與眾不同的設計結構,Lab Flex?T還表現出高于標準低損耗電纜的相位彎折性能。
性能和優勢
高至50 GHz
損耗比固體電介質低40%
優異的屏蔽功效
直接焊接套管到外編織層,具有出色的安全可靠性
不銹鋼板連接器
相位匹配對和組適用(標準公差為每GHz±1度或+/-2.8皮秒)
鍍銀銅導線
深圳市立維創展科技是RF-Labs的經銷商,保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件,立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口RF射頻微波/毫米波電子元器件、軍用連接器。
