?CERNEX 波導到同軸適配器
發布時間:2024-11-04 17:03:11 瀏覽:646

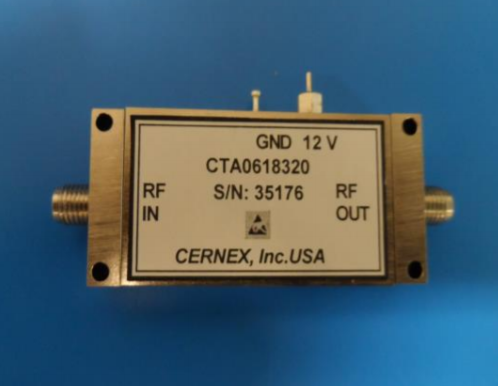

CERNEX 的CTA系列功率放大器有兩種截然不同的技術工藝來補償增益值變化。第一種是通過PIN二極管衰減器或FET實現的。第二種是偏置電流補償。
特征:
頻率范圍為0.1至50 GHz?穩固的設計
高可靠性的MIC保護膜和MIMIC設計
最合適補償技術
-55°C至+85°C
應用領域:
增益值隨溫度波動
實驗應用
深圳市立維創展科技有限公司,贏得CERNEX授權代理銷售,期待與業界合作,歡迎咨詢。
Model Number | Frequency Range (GHz) | Gain (dB) Min. | SS Flatness (+/-dB) Max. | NF (dB) Max. | P1dB (dBm) Min. | VSWR In/Out Max. | Current @ 12-15 VDC (mA) Typ. | Case Type |
CTAU5023512 | 0.5-2 | 35 | 1.25 | 4.00 | 12 | 2.0:1 | 200 | HNS5 |
CTAU5023520 | 0.5-2 | 35 | 1.50 | 4.00 | 20 | 2.0:1 | 350 | HNS5 |
CTAU5043512 | 0.5-4 | 35 | 1.50 | 4.50 | 12 | 2.0:1 | 200 | HNS5 |
CTAU5043520 | 0.5-4 | 35 | 1.75 | 4.50 | 20 | 2.0:1 | 350 | HNS5 |
CTA01183510 | 1-18 | 35 | 3.00 | 8.25 | 10 | 2.3:1 | 350 | HNS5 |
CTA01183515 | 1-18 | 35 | 3.25 | 8.25 | 15 | 2.3:1 | 450 | HNS5 |
CTA01263510 | 1-26.5 | 35 | 3.25 | 8.50 | 10 | 2.3:1 | 350 | MKS4 |
CTA01263515 | 1-26.5 | 35 | 3.50 | 8.50 | 15 | 2.3:1 | 450 | MKS4 |
CTA01403510 | 1-40 | 35 | 3.50 | 9.00 | 10 | 2.3:1 | 350 | MKS4 |
CTA01403515 | 1-40 | 35 | 3.75 | 9.00 | 15 | 2.3:1 | 450 | MKS4 |
CTA02063512 | 2-6 | 35 | 1.50 | 4.00 | 12 | 2.0:1 | 250 | HNS5 |
CTA02063520 | 2-6 | 35 | 1.50 | 4.00 | 20 | 2.0:1 | 350 | HNS5 |
CTA02083512 | 2-8 | 35 | 1.50 | 5.00 | 12 | 2.0:1 | 250 | HNS5 |
CTA02083520 | 2-8 | 35 | 1.50 | 5.00 | 20 | 2.0:1 | 350 | HNS5 |
