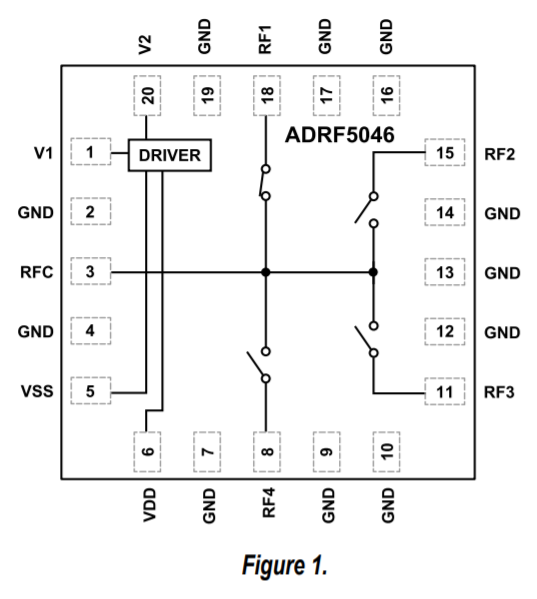

?ADRF5046反射式單極四擲（SP4T）開關ADI

發布時間：2024-11-27 17:02:53 瀏覽：676

ADRF5046是種選用硅工藝制作的反射式單極四擲（SP4T）開關。頻率范圍為100 MHz至44 GHz，插入損耗低于3.0 dB，隔離度高于31 dB。ADRF5046具備27dBm的射頻（RF）輸入功率數據處理能力，主要用于RFC管腳的直通路徑和熱切換。

ADRF5046在+3.3 V的正電源上耗費3μa的低電流，在-3.3 V的負電源上耗費-110μa的電流。ADRF5046提供互補性金屬氧化物半導體（CMOS）/低壓晶體管邏輯（LVTTL）兼容的控制。

ADRF5046選用20接線端子、3 mm×3 mm、滿足RoHS標準的焊層柵格陣列（LGA）封裝，能夠在-40°C至+105°C的溫度范圍內工作。

特征

?超寬頻頻率范圍：100 MHz至44 GHz

?反射光設計

?插入損耗低

?1.5 dB至18 GHz

?2.5 dB至40 GHz

?3.0 dB至44 GHz

?高隔離

?46 dB至18 GHz

?33 dB至40 GHz

?31 dB至44 GHz

?輸入線性度高

?P0.1dB:27.5 dBm典型值

?IP3:50 dBm典型值

?高射頻輸入功率處理

?直通線路：27 dBm

?熱切換（RFC）：27 dBm

?無低頻雜散

?0.1 dB射頻焊接時間：50 ns

?20接線端子，3mm×3mm，滿足RoHS標準，LGA封裝

應用

?工業掃描器

?測試設備

?蜂窩狀基礎設施毫米波5G

?軍工用無線通信、雷達和通信對抗方案（ECM）

?微波無線通信和甚小口徑終端（VSAT）

深圳市立維創展科技是ADI的分銷商，主要供應放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等。大部分產品，均提供現貨庫存供貨。
