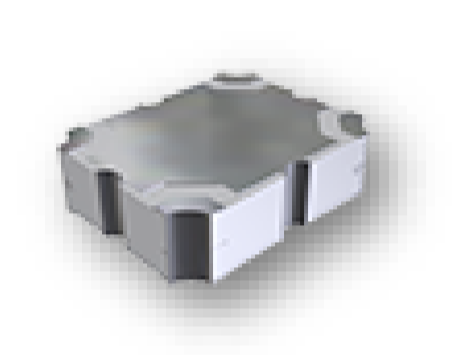

?Q20HA-9500R寬帶雙向耦合器
發布時間:2024-12-11 17:22:03 瀏覽:626
Q20HA-9500R是款寬帶雙向耦合器,具有高專一性和高功率處理效率。Q20HA-9500R定向耦合器具有低插入損耗、高功率性能、高專一性、小封裝中的平整耦合電路。Q20HA-9500R定向耦合器是寬帶的,主要適用于技術應用,如信號采樣、信號注入、源電平、信號隔離、額定功率檢測、反射測量等。
規格
尺寸:0.250 x 0.200英寸
工作頻率:7-12 GHz
耦合電路:22dB±1dB
導向性:10 dB
VSWR:1.4:1
插入損耗:0.5 dB
額定功率:20W
評估板722-0006-01-E01
特征
?優異的射頻性能;低插入損耗,緊密耦合電路
?緊湊、精確
?行業規格尺寸和占用面積
?針對熱穩定性和射頻性能進行優化
?尺寸穩定的材質,實現最好CTE適配
應用
?功率放大器
?調制器/解調器
?無線天線饋電
?微波分配網絡
?集成電路
ELECTRO-PHOTONICS擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。
深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎聯系我們!!!
