ALN3750-13-3335毫米波低噪聲放大器WENTEQ

發布時間：2025-02-10 15:58:30 瀏覽：656

ALN3750-13-3335毫米波低噪聲放大器是毫米波通信系統中的核心組件，專為高頻信號放大而設計，尤其適用于5G及未來6G通信、衛星通信以及雷達系統等毫米波頻段應用。

特性：

頻率范圍：ALN3750-13-3335在35.0至40.0GHz頻段內提供低噪聲、高增益的操作性能。

穩定性與匹配：具備低電壓駐波比（VSWR），確保無條件穩定，提升系統整體性能。

緊湊經濟：體積小巧，成本效益高，適合集成于各種緊湊型通信設備中。

接口標準：采用K型母連接器作為輸入/輸出接口，便于與其他組件連接。

電源需求：僅需單一直流電源供電，內置電壓調節器，簡化電源管理。

溫度適應性強：工作溫度范圍寬（-40°C至+75°C），儲存溫度范圍（-55°C至+85°C），適應多種環境條件。

性能：

超低噪聲系數：ALN3750-13-3335憑借先進的半導體工藝和精細的電路設計，實現了極低的噪聲系數，有效抑制系統噪聲，顯著提升信號清晰度。

高增益特性：為滿足毫米波通信對信號強度的嚴苛要求，ALN3750-13-3335提供高增益輸出，確保信號在傳輸鏈路中保持足夠的強度，減少衰減。

出色的穩定性：為避免自激振蕩和信號畸變，ALN3750-13-3335采用創新的平衡結構或穩定性增強技術，確保在毫米波頻段內穩定工作。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。

Parameters		Specifications
Parameters		Minimum	Typical	Maximum
Frequency Range	GHz	35.0		40.0
Nominal Gain @25°C base plate temperature	dB	30.0	33.0	36.0
Noise Figure	dB		3.5	4.0
P-1dB Compression Point	dBm	12.0	15.0
Output IP3	dBm	18.0	22.0
Gain flatness	dB		+/-1.5	+/-2.0
Gain Variation over Temperature Range	dB		+/-1.5	+/-2.0
Reverse Isolation	dB		55.0
Input VSWR	-		1.8:1	2.5:1
Output VSWR	-		1.8:1	2.5:1
Spurious	dBc			-70.0
Operating Temperature	°C	-40.0		+75.0
Survival Temperature	°C	-45.0		+125.0
DC Power Supply Voltage	V	+8.0	+10.0	+12.0
DC Power Supply Current	mA	150.0	230.0	280.0
RF In/Out connectors		k-Female
DC Input Connector		Feedthru Pin

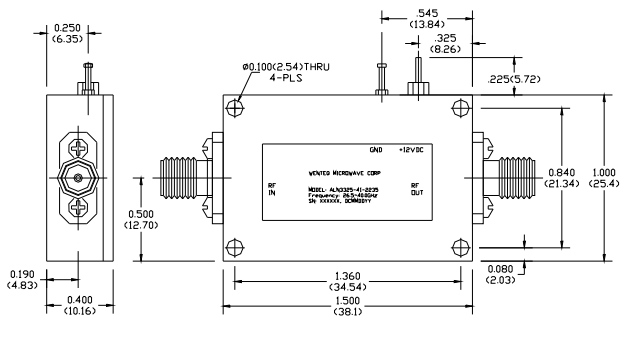

Size	inches	1.50×1.0×0.4
