525系列未校準和526系列校準移相器Mi-Wave

發布時間:2025-02-20 15:54:02     瀏覽:875

Mi-Wave的校準與未校準移相器在微波及毫米波系統中扮演著核心角色,被廣泛應用于雷達系統、通信技術及測試測量等多個領域。其中,校準型移相器以其高精度的相位控制能力,成為對相位精度有嚴格要求應用的理想選擇;而未校準型移相器,則因成本效益較高,更適用于實驗室測試及研發階段。

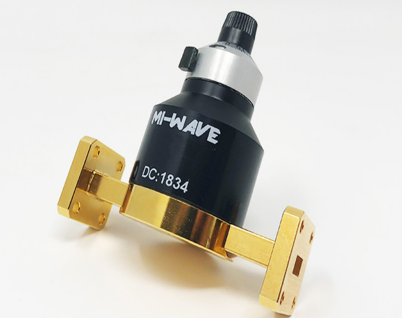

Mi-Wave推出的525系列未校準移相器和526系列校準移相器,均能在波導頻帶內的任意頻率下實現180°的相移調整。這兩款移相器均具備堅固的設置控制機制,旨在確保在各種正常條件下(包括單元方向調整及測試臺振動等),都能維持精確且穩定的測試測量性能。

特性

廣泛頻率覆蓋Mi-Wave移相器支持從K波段(18-26.5 GHz)至W/G頻段(18-170 GHz)乃至更高頻率范圍的應用。

校準與未校準:

校準移相器:專為需要高精度相位調整的應用設計,確保相位控制的準確性。

未校準移相器:適用于改變傳輸線部分電氣長度,同時最小化能量損失和反射的應用場景。

低插入損耗:通過優化設計,有效減少信號傳輸過程中的能量損耗。

高可靠性:采用精密結構及優質材料制造,確保長期穩定運行,滿足各種嚴苛應用需求。

應用領域

相控陣雷達:用于波束形成及波束指向的精確控制。

通信系統:在相位調制及信號處理中發揮關鍵作用。

測試與測量:支持信號相位的精準校準及測試需求。

電子戰:用于干擾信號的生成及相位控制,提升作戰效能。

衛星通信:優化天線波束控制,提升信號傳輸質量。

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品,Mi-Wave是商用型和軍工用毫米波產品全球領航者,可以提供毫米波器件和模塊解決方案。產品線涵蓋:放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等,所包含頻率高達320GHz。歡迎咨詢。


型號

波段

低頻 (GHz)

高頻 (GHz)

插入損耗(dB

相移范圍(度)

功率處理(瓦)

射頻端口

525K / 595

K波段

18

26.5

0.3

0-180

1.5

WR-42 波導法蘭 UG-595/U

525A / 599

Ka波段

26.5

40

0.3

0-180

1

WR-28 波導法蘭 UG-599/U

525B / 383

Q波段

33

50

0.3

0-180

1

WR-22 波導法蘭 UG-383/U

525U/383

U波段

40

60

0.3

0-180

1

WR-19 波導法蘭 UG-383/UM

525V / 385

V波段

50

75

0.4

0-180

0.8

WR-15 波導法蘭 UG-3835/UM

525E/387

E波段

60

90

0.5

0-180

0.7

WR-12 波導、UG-387/UFlange 法蘭 UG-387/U

525W/ 387

W波段

75

110

0.5

0-180

0.6

WR-10 波導法蘭 UG-387/UM

525F/387

F波段

90

140

0.6

0-180

0.3

WR-08 波導法蘭 UG-387/UM

525D / 387

D波段

110

170

0.8

0-180

0.3

WR-06 波導法蘭 UG-387/UM
