?53030-001J 0.9 mm同軸連接器SOUTHWEST（西南微波）

發布時間：2025-03-05 15:39:14 瀏覽：154

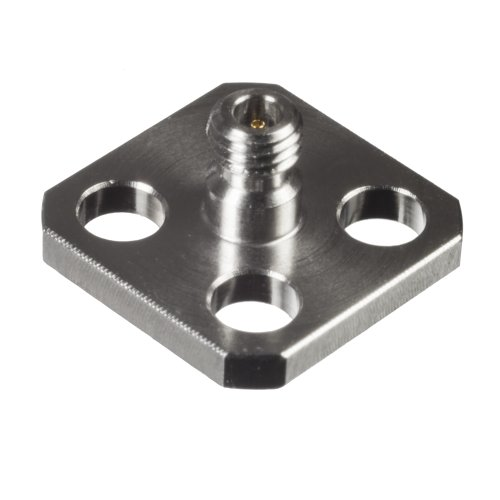

53030-001J同軸連接器是一款由Southwest Microwave生產的高性能、小型化連接器，屬于 0.9 mm SuperMini 系列。采用高質量的材質制造，設計符合RoHS標準，并兼容現有的PCB垂直安裝方式。53030-001J連接器具有較寬的頻率覆蓋范圍、較低的駐波比和插入損耗等優良性能，適用于通信系統、測試與測量、航空航天、雷達系統以及數據傳輸系統等領域。

產品規格

接頭形式：母頭

插針直徑：0.012 英寸

頻率范圍：DC 至 67 GHz

駐波比：最大 1.25

射頻泄漏：最大 -100 dB @ 26.5 GHz

插入損耗：最大 0.7 dB

安裝方式：4 孔法蘭安裝

法蘭尺寸：0.350 英寸正方形

法蘭孔徑：0.089 英寸

工作溫度范圍：-55°C 至 +165°C

密封性：非氣密封

性能特點

提供無模式操作，頻率覆蓋至 67 GHz。

低插入損耗和低射頻泄漏，確保信號完整性。

采用 360° 提升接地環，提供良好的電磁兼容性。

適用于小尺寸 PCB 和面板應用，具有超寬帶寬。

應用領域

高頻 PCB 和面板應用：由于其小型化設計，非常適合空間受限的高頻電路板。

測試與測量設備：如頻譜分析儀、網絡分析儀等，需要高精度信號傳輸?shù)脑O(shè)備。

通信系統：適用于 5G、衛星通信等高頻通信系統。

航空航天與軍事：能夠在極端環境下保持穩定性能，適合高可靠性要求的場景。

深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品，并協助提供技術支持與售后服務，歡迎咨詢。

Launch Accessories

Product Number	Launch Type	Dielectric Length
1090-05G	Short pin/tab
1090-06G	Pin/tab & dielectric	0.187
1090-07G	Pin/tab & dielectric	0.125
1090-11G	Pin & dielectric	0.187
1090-12G	Pin & dielectric	0.125
