PCI Express 5.0 的 Xgig 協議訓練器主機測試臺接口適配卡模塊JDSU
發布時間：2025-05-08 16:46:54 瀏覽：105

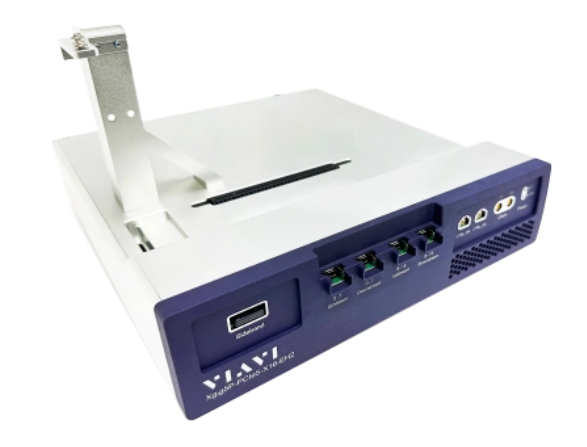

Xgig? 協議訓練器主機測試臺是專為 PCIe 第 5 代（32GT/s）適配器卡及其控制器/固件開發設計的一體化測試解決方案，通過與 Xgig? 5P16 分析儀/協議訓練器平臺協同工作，實現從鏈路訓練到應用層驗證的全流程覆蓋。該測試臺提供標準化 PCIe CEM 插槽及高功率供電模塊，兼容顯卡、RAID 控制器、以太網適配器等終端設備（DUT），適用于高性能計算、數據中心及嵌入式系統的研發驗證。
核心功能與技術優勢
支持 PCIe 5.0（32GT/s）及向下兼容 PCIe 4.0/3.0/2.0（16GT/s/8GT/s/5GT/s），鏈路寬度覆蓋 1x 至 16x 配置，滿足從消費級到企業級設備的測試需求。
內置高速再驅動器（Redriver），通過信號整形與預加重技術，確保長距離傳輸（如背板互聯）下的信號完整性，比特誤碼率（BER）低于 10?12。
自適應鏈路調諧算法自動完成 LTSSM（Link Training and Status State Machine）協商，優化均衡參數（如預設值、系數），適配不同 PCB 布局與信號衰減場景。
前置 LED 狀態面板實時顯示鏈路速率、訓練階段及電源狀態，加速故障診斷。
通過高速同軸電纜連接至 Xgig? 5P16 分析儀，支持邊帶信號（Sideband）的同步捕獲與觸發，包括 SMBus、I2C、PERST# 等管理接口。
協議解碼覆蓋 TLP（Transaction Layer Packet）、DLLP（Data Link Layer Packet）及 PHY 層訓練序列（TS1/TS2），支持二進制、十六進制及協議?？梢暬@示。
集成模塊化 600W 電源，支持熱插拔與冗余供電，兼容高功耗顯卡（TDP > 300W）及多端口 RAID 控制器，避免外部電源適配器的復雜布線。
物理接口：
1 × PCIe CEM 插槽（符合 PCI-SIG? CEM 3.0 規范）
1 × 高速同軸電纜接口（連接分析儀）
1 × 以太網管理端口（1Gbps，用于遠程控制）
電源管理：
輸入電壓：100-240VAC，50/60Hz
輸出功率：600W（可擴展至雙電源冗余模式）
機械尺寸：
主機底座：120mm（深）× 162mm（寬）× 30mm（高），適配 1U 機架或桌面部署
應用場景
控制器 IC 驗證
在 FPGA 原型驗證階段，通過訓練器模式模擬主機行為，注入錯誤場景（如 CRC 校驗失敗、鏈路降級），驗證控制器糾錯機制與恢復能力。
固件與驅動開發
結合 Xgig? 分析工具（如 Trace Control、Serialytics?），捕獲固件初始化日志，定位寄存器配置錯誤或中斷處理異常。
系統級性能調優
針對多端口 NVMe SSD 或智能網卡，通過全速率數據包生成功能，評估端到端延遲、吞吐量及 QoS 策略有效性。
軟件生態與支持
集成 VIAVI Xgig? 分析套件，支持 Python 腳本自動化測試、協議一致性報告生成及多用戶協作調試。
