?MQC100 系列AC-DC ITE電源模塊ARCH
發布時間:2025-05-19 16:25:44 瀏覽:116

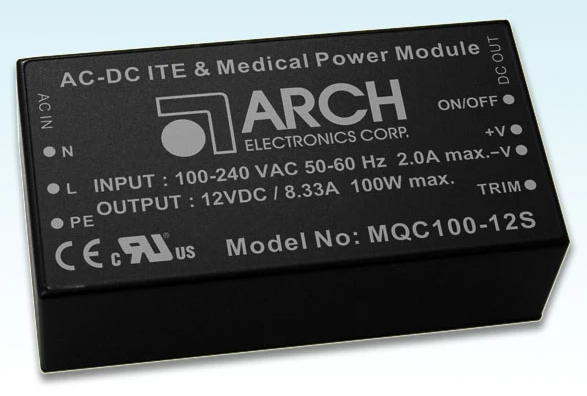

MQC100系列電源模塊是一款由Arch Electronics生產的100W AC-DC電源模塊,專為工業、醫療及高可靠性應用場景設計的AC/DC電源模塊,MQC100系列電源模塊采用先進的數字控制技術和高效的功率轉換拓撲結構,具有高功率密度、高可靠性和智能化管理等特點。
技術參數
輸入電壓范圍:90–264VAC,適用于全球通用的VAC壓范圍。
輸入頻率:47-63Hz。
輸出電壓:提供12V、24V和48V等多種輸出電壓選項。
輸出功率:最大輸出功率為100W。
效率:最高可達93.5%,具有較高的能量轉換效率。
絕緣等級:輸出與輸入之間具有2MOPP絕緣,絕緣電壓為4000VAC。
保護功能:具備過功率保護、過電壓保護、過溫保護和短路保護,保護級別包括連續自動恢復和瞬時高電流鎖定。
工作溫度范圍:-30℃至+70℃。
存儲溫度范圍:-30℃至+85℃。
濕度:95% RH。
MTBF:平均無故障時間超過250,000小時。
尺寸: 4.3“ x 2.3” x 1.38“
主要特點
可安裝PCB的開關電源模塊
4000交流輸入到輸出2MOPP絕緣
自由空氣對流冷卻
效率高達93.5%
P.F.C.功能>0.9
<0.5W空載輸入功率
保護:過載/過壓/過溫/短路
I類(帶PE)和II類(無PE)配置的電磁干擾
考慮適當的系統因素,適合高爐應用
UL/IEC/EN 60601 3.1版和UL/IEC/EN 60950 AM2安全認證
應用場景
醫療設備:適用于醫療級設備,符合UL/IEC/EN 60601-3.1等醫療安全標準。
工業自動化:可用于工業控制設備,提供穩定的電源供應。
通信設備:適用于需要高可靠性和寬輸入電壓范圍的通信系統。
其他電子設備:如測試儀器、LED照明等,適合需要高效率和高可靠性的應用場景。
深圳市立維創展科技授權代理ARCH電源模塊產品,提供高效率,高品質與小尺寸特性的產品滿足市場趨勢和需求,并提供技術支持服務,歡迎咨詢。
型號 | MQC100-12S | MQC100-24S | MQC100-48S |
最大輸出功率(W) | 100 W | ||
輸入 | |||
電壓 | 90-264 VAC | ||
頻率(Hz) | 47-63 Hz | ||
滿載電流 | 最大< 2.0 安(115 VVAC)/最大< 1.0 安(230 VVAC) | ||
浪涌電流(<2毫秒) | 最大< 45 安(115 VVAC)/最大< 90 安(230 VVAC) | ||
漏電流 | 最大< 0.1毫安/264 VVAC(接觸電流) | ||
功率因數 | 滿載時功率因數>0.9 | ||
輸出 | |||
VAC壓 | 12V | 24V | 48V |
電壓精度 | ±2% | ||
最大電流(安) | 8.33 | 4.2 | 2.1 |
線性調整率 | ±1% | ||
負載調整率(0-100%) | ±1% | ||
最小負載 | 0% | ||
最大電容性負載 | 6000μF | 2000μF | 330μF |
紋波與噪聲(最大) | 1% 輸出電壓 | ||
效率(230VVAC) | 92.5% | 93% | 93.5% |
保持時間(115 VAC) | 最小10 毫秒 | ||
保護 | |||
過功率保護 | 自動恢復,打嗝模式 | ||
過電壓保護 | 自動恢復 | ||
過溫保護 | 自動恢復 | ||
短路保護 | 保護級別1(標稱):連續,自動恢復 | ||
隔離 | |||
輸入-輸出 | 4000VAC或5656VVAC | ||
輸入-保護地 | 2000VAC或2828VVAC | ||
輸出-保護地 | 1500VAC或2121VVAC | ||
環境 | |||
工作溫度 | -30°C至+70°C(帶降額) | ||
存儲溫度 | -30°C至+85°C | ||
溫度系數 | ±0.05%/°C | ||
運行海拔 | 5000米 | ||
濕度 | 95% 相對濕度 | ||
平均無故障時間 | 在25°C下>250,000 小時(MIL-HDBK-217F,通知1) | ||
大氣壓力 | 56 千帕至106 千帕 | ||
振動 | IEC60068-2-6(10~500Hz,2G 10分鐘/1周期,沿X、Y、Z軸各60分鐘) | ||
沖擊 | IEC60068-2-27 |
推薦資訊

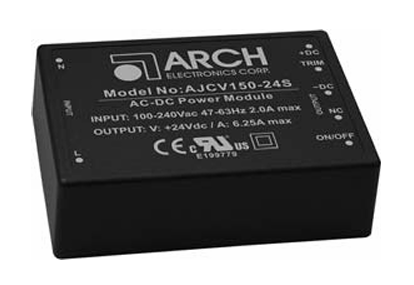

AJCV150系列AC-DC ITE電源模塊專為信息技術設備打造,集成度高、效率可靠,支持寬電壓輸入與多電壓輸出,符合國際標準。適用于工業、科學及醫療設備,具備緊湊設計、節能高效、運行穩定及安全兼容等優勢。
