?Q3XG-1500R-SMA混合耦合器Electro-Photonics

發布時間:2025-05-26 16:46:29     瀏覽:403

Q3XG-1500R-SMA是由Electro-Photonics生產的一款 90° 四分之一波長混合耦合器,采用先進微帶線設計,工作頻率覆蓋1.5GHz核心頻段,有低插入損耗(<0.5dB)、高隔離度(>20dB)優勢,創新多層介質基板結構帶來優異幅度平衡與相位一致性(相位差90°±5°)。Q3XG-1500R-SMA外殼用鋁合金一體化成型并做防腐蝕處理,SMA接口鍍金,保證性能與信號傳輸質量。在5G基站建設中,Q3XG-1500R-SMA適應性強,尺寸緊湊適合陣列天線系統,寬溫工作范圍滿足戶外設備需求,還能提高毫米波中繼和室內分布系統的信號覆蓋均勻性。

技術規格

頻率范圍1000 MHz 2000 MHz

插入損耗:最大 0.2 dB

隔離度30 dB

功率容量:最大 65 W

駐波比:最大 1.2:1

幅度平衡±0.5 dB

相位平衡±3°

尺寸1.60 x 13.20 x 15.75 mm

工作溫度范圍-55°C +85°C

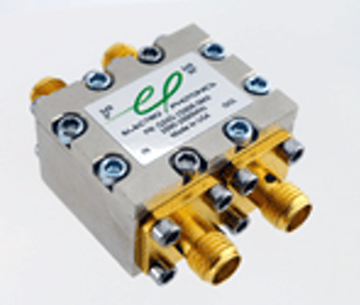

Q3XG-1500R-SMA

特征

低插入損耗

高隔離度

低振幅平衡

低駐波比

緊湊、低調

堅固的鋁制外殼

高性能SMA連接器

應用

信號分割/組合

天線波束形成網絡

平衡放大器電路

I/Q調制器/解調器

模擬移相器

微波混合器

分流器/合路器

Electro-Photonics擁有25年的被動射頻元件設計與制造經驗,產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波,歡迎咨詢!!!



頻率 (MHz)

功率 (W)

部件編號

插入損耗 (dB)

幅度平衡 (dB)

隔離度 (dB)

電壓駐波比 (VSWR)

相位平衡

工作溫度 (°C)

ΘJC (°C/W)

1000-2000

65

Q3XG-1500R-SMA

0.2

± 0.5

30

1.2

± 3°

-40 +85

37
