?MASW-011098型Ka波段高功率單刀雙擲（SPDT）開關MACOM

發布時間：2025-06-06 16:34:59 瀏覽：394

MASW-011098是一款由 MACOM 公司生產的高功率 SPDT（單刀雙擲）PIN 二極管開關，專為高線性度、低插入損耗的射頻應用設計，適用于Ka波段及更高頻應用。MASW-011098憑借其高可靠性及寬頻帶特性，專為5G無線基礎設施設計，適用于需要高功率處理能力和寬帶性能的應用，如5G演示系統、毫米波通信等。

主要特性

工作頻率范圍：26-40 GHz。

插入損耗：在 40 GHz 時典型值為 1.1 dB，最大值為 1.8 dB。

隔離度：在 40 GHz 時最小值為 27 dB，典型值為 39 dB。

功率處理能力：在 26.5 GHz 下，最高連續波功率可達 13 W（+85°C）。

切換速度：小于 30 納秒。

封裝類型：5 mm x 5 mm 的 20 引腳層壓封裝，符合 RoHS 標準。

MASW-011098型Ka波段高功率單刀雙擲（SPDT）開關MACOM

與其他同類SPDT開關比較：

型號	廠商	頻率(GHz)	IL@4GHz(dB)	ISO@4GHz(dB)	P1dB(dBm)
MASW-011098	MACOM	0.1-12	0.8	30	32
SKY13370-381LF	Skyworks	0.1-6	0.5	25	30
HMC544A	Analog	DC-13	1.2	35	33
PE4259	Peregrine	0.1-3	0.4	22	28

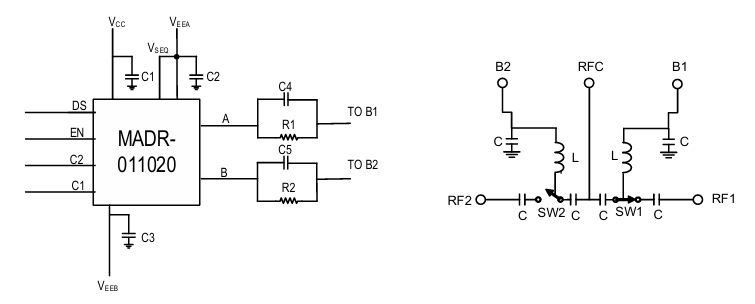

封裝與引腳定義

封裝尺寸：5 mm x 5 mm。

引腳數量：20 引腳。

主要引腳功能：

RF1 和 RF2：射頻輸入/輸出端口。

Bias 1 和 Bias 2：偏置電壓輸入。

GND：接地。

應用場景

l 航空航天與國防：雷達系統、電子戰設備及衛星通信。

l 5G與毫米波通信：高頻段信號路由與基站切換。

l 測試測量設備：作為高頻信號路徑切換的核心組件。

深圳市立維創展科技授權代理MACOM產品線，主要供應MACOM的可變增益放大器，功率放大器，低噪聲放大器，線性放大器，混合放大器，FTTx放大器，分布式放大器，放大器增益模塊，有源分離器，功分器，倍頻器，混合式混頻器，混頻器，上變頻器，數字衰減器，數字移相器，功率檢驗器，壓控衰減器等多種半導體。如需購買MACOM產品，請點擊右側客服咨詢！！！
