?ABSD-10169PSM單端到差分有源巴倫Marki

發布時間：2025-06-18 16:41:43 瀏覽：402

ABSD-10169PSM是一款使用3mm QFN表面貼裝封裝的GaAs有源MMIC平衡-不平衡轉換器。其頻率范圍從DC到30 GHz，提供9 dB單端到差分增益（低端受DC塊限制）。3mm QFN封裝是種無鉛、滿足RoHS標準化的封裝，與標準含鉛和無鉛焊料回流兼容。提供連接化評估包。ABSD-10168PSM是模數轉換器中有源單端到差模轉換和高階奈奎斯特采樣的理想選擇。

主要特征

高頻率響應，兼容高達30 GHz的操作。

通常用于50Ω系統（100Ω差分輸出）。

提供更好的線性度和低噪聲性能。

精致的封裝尺寸，有利于集成到緊湊的電源設計中。

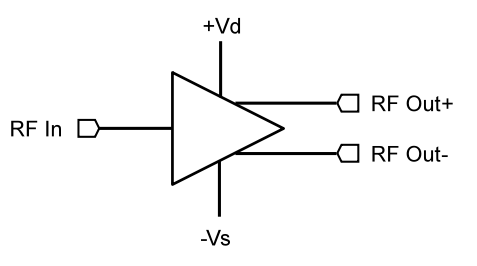

ABSD-10169PSM單端到差分有源巴倫Marki

技術參數

絕對最高額定值：

漏極電流（Id）：160 mA（無RF應用時）

最高工作溫度：85°C

最高存儲溫度：150°C

最低工作溫度：-40°C

最低存儲溫度：-65°C

RF輸入功率：10 dBm

總直流電源電壓（Vd-Vs）：11 V

封裝信息：

ESD（靜電放電）：< 50 Volts，HBM 0Z

規格：3 x 3 mm

濕度靈敏度等級：MSL 1

應用場景

射頻和微波系統：適用于需要單端信號與差分信號轉換的高頻系統。

模數轉換器（ADC）前端：將單端信號轉換為差分信號，以提高抗干擾能力和信號完整性。

通信系統：用于信號的阻抗匹配和共模噪聲抑制。

雷達系統：在雷達接收鏈路中，將單端信號轉換為差分信號以適應高速數字電路。

深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。

部件編號	描述	封裝	環保狀態
ABSD-10169PSM	30 GHz 單端至差分有源巴倫	QFN	符合REACH和RoHS
EVB-ABSD-10169P	評估板	EVB	符合REACH和RoHS
