CHA1077A-98F/00低噪聲放大器現貨供應

發布時間：2025-06-24 16:33:56 瀏覽：248

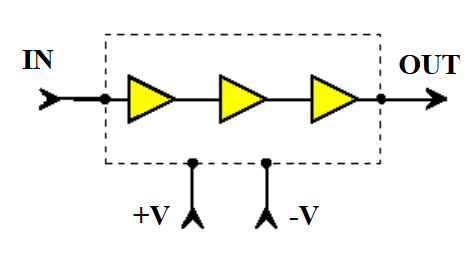

CHA1077A-98F/00是由United Monolithic Semiconductors（UMS）生產的一款W波段的單片三階低噪聲放大器（LNA），致力于射頻和微波應用設計，具有良好的噪聲性能和增益性能。CHA1077A-98F/00選用軍工級工藝技術，溫度范圍-40℃至+85℃，具有良好的熱穩定性和長期可靠性。針對需要替代傳統OPA1612或AD797等運放的場景，CHA1077A-98F/00提供更為優化的射頻性能解決方案。

性能參數

工作頻率范圍：76-77GHz。

小信號增益值：11-19dB（標稱值15dB）。

相位噪聲：4.5-6.5dB（標稱值4.5dB）。

1dB增益值壓縮輸出功率：9dBm。

內部自偏置：所有有源器件都使用內部自偏置。

外部電阻可調式：通過外部電阻可通過更高的增益值或最小相位噪聲

封裝類型：QFN

應用領域：W波段低噪聲放大器，應用于76-77GHz頻率段。

CHA1077A-98F/00低噪聲放大器現貨供應

典型裝配和偏置配置

最小相位噪聲配置：不需要外部電阻，直接通過內部自偏置。

高增益配置：通過外部電阻（標稱值2kΩ）調整初級的偏置點，以獲得更好的增益值。

典型應用

毫米波通信：應用于毫米波頻段的通訊系統

機載雷達：適合于雷達探測接收器前端

檢測設備：在高頻檢測設備中作為信號放大模塊

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

引腳定義

引腳號	引腳名稱	描述
4, 6, 7, 9	Ground	接地，建議不綁定，如需綁定請咨詢更多信息
3	Ground（可選）	可選接地
5	OUT	射頻輸出端口
8	IN	射頻輸入端口
0	+V	正電源電壓
1	-V1	第一級的負電源電壓
2	-V23	第二和第三級的負電源電壓
