?Q3XB-4000R-SMA混合耦合器Electro-Photonics

發布時間：2025-07-04 16:33:07 瀏覽：226

Q3XB-4000R-SMA是一款基于Electro-Photonics設計與應用的高性能3dB 90度SMT混合耦合器，致力于窄帶和寬帶功率放大器性能優化。Q3XB-4000R-SMA 混合耦合器的封裝尺寸較小，適用于空間受到限制應用領域。Q3XB-4000R-SMA一般用于信號分配、天線波束形成網絡、射頻放大器、測試和測量等各種應用領域。

性能參數

頻率范圍：1700-6000 MHz

額定功率：85瓦

插入損耗：0.17 dB

幅度平衡：±1 dB

隔離度：18 dB

駐波比：1.25:1

相位平衡：±2°

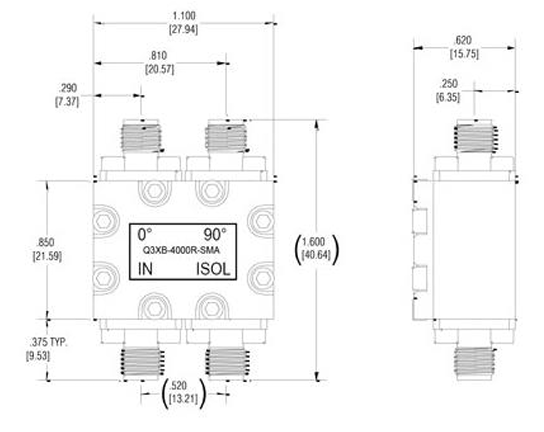

封裝尺寸：0.560 x 0.200英寸

接口類型：SMA或其它標準射頻接口

表面處理：標準規定為浸錫，可根據需要提供化學鍍鎳浸金（ENIG）

Q3XB-4000R-SMA混合耦合器Electro-Photonics

應用領域

信號分割/組合

天線波束形成網絡

平衡放大器電路

I/Q調制器/解調器

模擬移相器

微波混合器

分流器/合路器

Electro-Photonics擁有25年的被動射頻元件設計與制造經驗，產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波，歡迎咨詢！！！
