?DS855相位調制直接數字合成器替代AD9851 ,AD9858 ,AD9914S-CSL
發布時間:2025-07-15 16:36:34 瀏覽:207

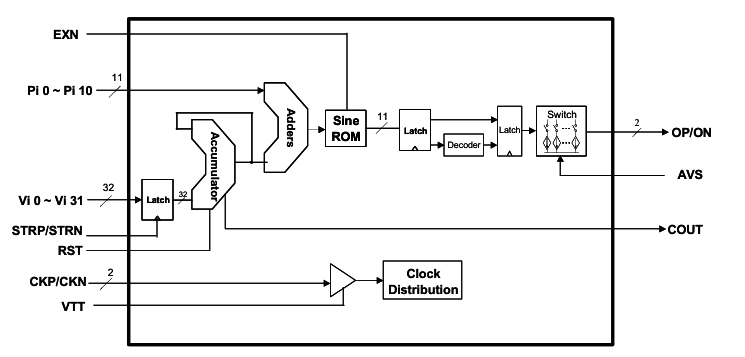

DS855是EUVIS 公司推出的一款相位調制直接數字合成器(DDS),具有高精密、低相位噪聲和寬頻率范圍,主要用于雷達探測、通信網絡、電子戰等高精密頻率合成場景。DS855可替代ADI的AD9851、AD9858、AD9914S-CSL等DDS芯片。
基本參數
時鐘頻率:最高 2.5 GHz
輸出頻率:最高 1.2 GHz(第一奈奎斯特區)
頻率分辨率:32-bit 調諧字
相位控制:13-bit 相位分辨率,11-bit 實時相位調制
頻率轉換時間:<8 個時鐘周期
輸出端口:差分模擬輸出,50 Ω負載
SFDR(無雜散動態范圍):>50 dBc(典型)
電源電壓:單電源 -5 V
功能損耗:約 3.2 W
封裝形式:CQFP-64(非標準引腳,需重新設計 PCB)
工作溫度范圍:-40°C 至 +85°C(工業級)
替代優勢
ADI型號 | 功能類型 | 替代型號 | 替代優勢 |
AD9851 | DDS 頻率合成器 | DS855(或 DS852) | 更高頻率、更低功耗,適合雷達/通信場景 |
AD9858 | 高速 DDS | DS855(或 DS852) | 支持更高時鐘頻率(2.5 GHz),輸出頻率可達 1.2 GHz |
AD9914S-CSL | 寬帶 DDS | DS855(或 DS878) | 更高頻率分辨率(32-bit),支持相位調制,適用于電子戰、衛星通信 |
超寬頻率范圍:兼容高達1.2 GHz模擬輸出,包含AD9858和AD9914S-CSL的高頻需求,適用于雷達探測、通信網絡、電子戰等場景。
高分辨率:32位頻率調諧分辨率、13位相位分辨率和11位振幅分辨率,滿足高精度信號轉化需求。
實時性:頻率轉換僅需 8 個時鐘周期,適用于雷達探測啁啾、跳頻通信網絡;
國產化:供應鏈可控,性價比更高,適用于軍工/航天等高可靠場景。
性能優化:通過優化制作工藝和算法,DS855的相位噪聲、雜散控制等指標明顯提升。
應用場景:DS855 專為雷達探測、通信網絡及電子戰設計,其高性能特性使其成為 ADI的理想替代選擇。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
