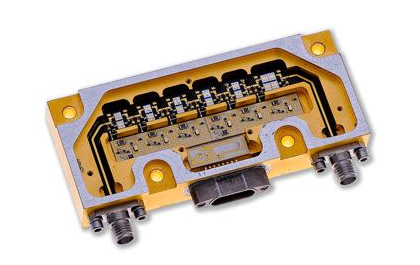

ATL6系列數字衰減器（ATL6A / ATL6B）

發布時間：2025-07-18 16:24:43     瀏覽：123

ATL6作為Aeroflex-API Tech旗下AT系列的6-bit子系列開關位PIN二極管數字衰減器，致力于軍工、航空航天、測試設備及通訊系統設計，能夠在1–2 GHz頻率內以0.5 dB步進實現可編程衰減；該系列利用先進的技術工藝，具有高精密與可重復性衰減可控性，提供6位分辨率和高達63dB的總衰減范圍，全面滿足多樣性衰減需求；其僅需5V直流穩壓電源，搭配TTL適配控制邏輯，有效優化電源設計并降低能耗；集成化設計在RF端口集成DC塊，減少外部器件應用，提高可靠性指標與穩定性能；同時，通過環氧樹脂膠密封性及嚴格篩選流程，確保設備安全可靠耐久性，主要用于密耳和空間應用的氣密性及高相對屏蔽領域。

關鍵指標（典型值）

型號

頻率范圍

總衰減范圍

最小步進 (LSB)

插入損耗

VSWR

控制接口

電源

ATL6A

1–2 GHz

0–31.5 dB

0.5 dB

≤3.3 dB

≤1.6:1

TTL 并行/串行

+5 V

ATL6B

1–2 GHz

0–63 dB

1 dB

≤3.3 dB

≤1.6:1

TTL 并行/串行

+5 V

位數：6 bit

輸入功率：30 dBm (1 W) 連續波

操作溫度：-55 °C ～ +85 °C

結構與接口

封裝：帶 SMA 母頭連接器的模塊化金屬機殼，內部集成DC Block，無需外部隔直電容。

控制：并行（6 根 TTL 線）或鎖存并行模式，還可選串行 SPI 控制。

ATL6系列數字衰減器（ATL6A / ATL6B）

主要應用

通訊基站、衛星鏈路功率控制

電子戰與脈沖雷達模擬

儀表設備（頻譜儀、網絡分析儀）動態范圍擴展

航空航天高可靠性應用場景

可靠性與定制選項

標準件使用環氧密封蓋，通過軍規篩選流程；

可選氣密封裝、MIL-PRF-38534 Class-K 等級、或空間級篩選能夠滿足使用壽命長任務需求

應用領域

電子戰系統：在復雜的電磁環境中，衰減器用作調整信號強度，確保設備的穩定性和安全性。

通信系統：在通信系統中，衰減器用來控制信號功率，避免接收器過載，提高數據傳輸質量。

數字調制：在數字調制過程中，衰減器用作調整信號幅度，確保數字調制的準確性和穩定性。

測試設備：在測試設備中，衰減器用作校準測試信號，提高檢測精度和可靠性。

電子模擬器：在電子模擬器中，衰減器用作模擬不同信號強度下的系統穩定性，為系統設計和優化提供保障。

深圳立維創展科技是Aeroflex-Weinschel經銷商，主要提供Aeroflex-Weinschel原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
