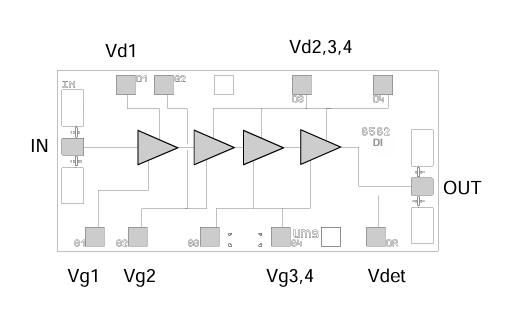

CHA3092 - 99F是 United Monolithic Semiconductors（UMS）研發的一款毫米波功率放大器，作為20 - 33GHz高增益寬帶四級單片中功率放大器，選用柵極尺寸為0.25μm的pHEMT 工藝技術，以芯片形式交貨。CHA3092 - 99F具有高增益、寬帶寬等突出特性，能完美匹配軍事通信、衛星通訊、5G 毫米波基站等高頻率場景，在軍事和商業通訊系統中都擁有出色的應用表現。

技術參數

頻率范圍：20–33GHz

小信號增益：22dB

增益平整度：±1.0 dB

P1dB 輸出功率：20 dBm

飽和輸出功率（P3dB）：23 dBm

三階交調截取點（IP3）：29 dBm

功率附加效率（PAE）：10%

噪聲系數（NF）：10dB

輸入/輸出駐波比（VSWR） ：2.0:1 / 3.0:1

偏置電壓/電流：3.5 V / 300 mA

芯片尺寸：0.88 × 1.72 × 0.10 mm

工藝技術：0.25 μm pHEMT，通孔、空氣橋、電子束光刻

技術亮點與優勢

寬帶性能與高增益：

l 20-33GHz 頻段包含軍事雷達、衛星通訊及5G 毫米波頻段（如 n257、n258），單芯片實現多頻段兼容，減少系統復雜性。

l 22dB 高增益可降低級聯放大器數量，節省 PCB 空間并減少鏈路損耗。

低功耗與高效率

l mailto:300mA@3.5V 的低電流消耗，在同行業中處于領先地位，特別適合電源供電或散熱受限場景（如無人機、便攜式終端）。

內置測試功能（BIT）

l 芯片集成 DC 電壓檢測電路，可實時檢測輸出功率，優化系統調試與故障檢測流程。

工藝與可靠性

l 選用 pHEMT 工藝技術，結合通孔、空氣橋及電子束光刻技術，提高高頻率性能與散熱效率。

l 芯片背面從而實現 RF 和 DC 接地，優化組裝流程，減少寄生參數影響。

應用場景

軍事通信：適用于相控陣?yán)走_(dá)、電子戰系統及戰術數據鏈，兼容高頻段、高帶寬信號傳輸，提高抗干擾性。

衛星通訊：適用于低軌衛星（LEO）及高吞吐量衛星（HTS）的地面終端，實現高速數據回傳。

5G 毫米波基站：作為基站發射鏈路的末級放大器，兼容 24GHz 以上頻段的大規模 MIMO 系統，提高覆蓋范圍與用戶速率。

測試與測量設備：適用于毫米波信號發生器、頻譜分析儀等儀器，提供高精密信號放大。

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
