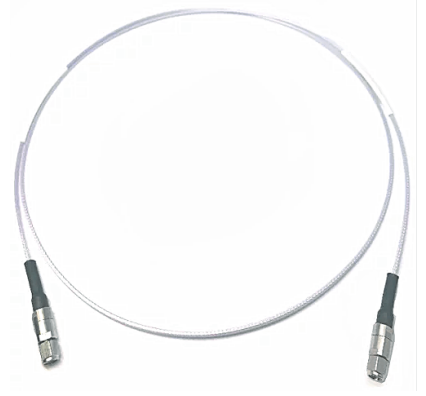

Leadway推出的多款測試級柔性毫米波線纜，工作頻率覆蓋DC-110GHz超寬頻段，采用高柔性或鎧裝結構設計，兼具低傳輸損耗、低駐波比、優異的相位與幅度穩定性，同時具備耐彎折、長壽命等特性，可精準適配矢量網絡分析儀（VNA）高頻測試、5G/6G毫米波通信設備校準、衛星載荷信號傳輸及雷達系統研發等嚴苛場景需求，為高頻測試領域提供高性能、高可靠性的信號連接解決方案。

一、技術突破：覆蓋110GHz超高頻段的底層創新

材料與結構優化

l 介質材料：采用低損耗PTFE（聚四氟乙烯）或LDPTFE（低密度聚四氟乙烯），介電常數低至1.45-2.04，顯著降低信號傳輸損耗。例如，軍友射頻JA146電纜在110GHz時衰減僅10.0dB/m，較傳統電纜降低30%。

l 導體設計：內導體采用多股絞合鍍銀銅線，外導體采用鍍銀扁銅帶編織或銅帶繞包，實現50Ω特性阻抗，電壓駐波比（VSWR）≤1.5:1，確保信號低反射傳輸。

l 屏蔽結構：三層至多層屏蔽設計（如鍍銀銅帶+鍍銀銅線編織），屏蔽效率＞90dB，有效抑制外部電磁干擾，適用于復雜電磁環境。

穩相穩幅技術

l 相位穩定性：在-55℃至+165℃溫度范圍內，相位漂移＜±7.0°，彎曲半徑≤20mm時相位變化＜±0.5°/m，滿足集成電路封裝、D2OE互連等嚴苛場景需求。

l 幅度穩定性：幅度波動＜±0.2dB，確保高頻信號傳輸?shù)木珳?zhǔn)性，適用于矢量網絡分析儀（VNA）、頻譜分析儀等精密儀器。

柔性化設計

l 最小彎曲半徑：部分產品（如Pasternack 1.0mm柔性電纜）支持動態彎曲半徑＜10mm，靜態彎曲半徑＜5mm，可承受10萬次以上彎折循環，適應自動化設備、機器人等高頻次彎曲場景。

l 輕量化與耐彎折：外徑僅1.46mm（如軍友射頻JA146），重量較傳統電纜減輕50%，同時耐壓達44.6kgf/cm2，抗扭結設計避免物理形變導致的信號漂移。

二、性能參數：110GHz頻段的關鍵指標

三、應用場景：高頻測試的“萬能接口”

l 5G/6G通信測試：用于毫米波基站、終端設備的射頻性能驗證，支持高頻段信號傳輸與校準，確保通信質量。

l 航空航天與國防：衛星通信、電子戰系統的高頻信號傳輸，滿足雷達系統、導彈裝備的嚴苛環境適應性要求。

l 科研與實驗室測試：矢量網絡分析儀（VNA）、頻譜分析儀的信號鏈路，保障測試結果的準確性，支持太赫茲研究等前沿領域。

l 工業自動化與智能制造：毫米波工業雷達、自動化傳感器的檢測與調試，推動工業4.0應用發展。

深圳市立維創展科技有限公司提供自主生產的高可靠性金屬密封端子，部分完全替代美國品牌Thunderline-Z，歡迎咨詢。
