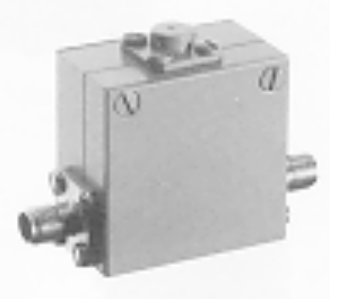

CT-4028-O/CT-4027-N鐵氧體隔離器是基于鐵氧體材料的微波非互易器件，具備出色的單向傳輸性能，是微波系統中實現級間隔離、特性阻抗匹配及防止自激現象的理想選擇。該產品廣泛應用于無線通信基站、衛星通訊、機載雷達、電子對抗設備等高端領域，為復雜電磁環境下的信號穩定傳輸提供可靠保障。

核心參數

型號：CT-4028-O / CT-4027-N

頻率范圍：26.5–40 GHz（Ka波段）

接口配置：

波導接口：WR-28（IEC R320），UG-599/U法蘭

同軸接口：2.92 mm（K型）Female/Male

性能指標：

隔離度：≥20 dB（典型值23 dB）

插入損耗：≤0.5 dB（典型值0.35 dB）

駐波比：≤1.25:1（典型值1.15:1）

功率容量：連續波20 W；峰值1 kW（5 μs脈寬，1%占空比）

結構設計：

磁路結構：雙片石榴石鐵氧體+永磁體，同軸側內置50 Ω匹配負載

工作溫度：-40°C至+85°C

振動/沖擊：符合MIL-STD-202 Method 204/213標準

外殼材質：鋁合金6061-T6，表面Iridite處理

尺寸：33.0 mm×21.8 mm×18.3 mm（含法蘭，直角高度方向）

重量：約28 g

產品特性

l 全焊接密封設計：CT-4028-O/CT-4027-N采用全焊接密封工藝，確保產品在極端環境下的穩定性和可靠性，適用于對密封性要求嚴苛的場景。

l 寬溫工作范圍：支持-40°C至+85°C的寬溫工作區間，可滿足戶外基站、機載設備等惡劣環境下的長期使用需求。

l 軍工級性能標準：產品通過MIL-I-45208A等軍用標準認證，具備高可靠性、抗振動沖擊能力，適用于對性能要求嚴苛的國防及工業領域。

接口類型與應用場景

CT-4028-O（SMA接口）：適用于高頻率、空間緊湊的PCB板級集成場景，如5G毫米波基站、衛星通信終端等。其緊湊設計可輕松嵌入微波電路，實現高效的信號隔離與傳輸。

CT-4027-N（N型接口）：針對高功率、頻繁插拔的測試環境優化，如外場雷達測試臺、電子戰設備等。其堅固耐用的結構可承受高功率信號傳輸，同時滿足多次插拔需求。

應用領域

通訊系統：在無線基站、中繼器及衛星通信系統中，CT-4028-O/CT-4027-N可有效保護功放與低噪放模塊，確保信號在復雜電磁環境下的穩定傳輸。

雷達與電子戰：通過隔離收發模塊信號，提升系統抗干擾能力，保障雷達與電子戰設備在強干擾環境下的可靠運行。

測試與測量：在矢量網絡分析儀（VNA）校準鏈路中，實現信號的高精度隔離，降低測試誤差，提升測量結果可信度。

實驗室研發：在微波組件開發過程中，保護信號鏈免受諧振電路干擾，確保測試數據的準確性，加速產品研發周期。

深圳市立維創展科技有限公司作為UTE Microwave產品授權代理商，提供UTE Microwave的全系列銷售及技術支持服務，歡迎咨詢。
