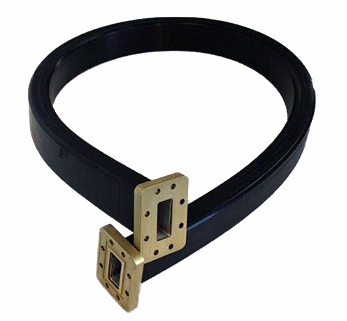

JMC1200N是Jupiter Microwave Components推出的“柔性-不可扭曲”矩形軟波導，致力于 5.85 – 26.5 GHz 頻率段設計，具有低損耗、高功率與相應機械柔順性，但不能在 E 或 H 平面作扭轉，僅允許彎曲以吸收安裝誤差、熱脹冷縮或輕微振動。

1. 電氣性能

?頻率：5.85 – 26.5 GHz（全頻段駐波校準）

?插入損耗：0.20 – 1.25 dB/m（典型值隨頻率升高而增大）

? VSWR：≤ 1.15（典型 1.08 @ 10 GHz）

?功率：連續波 150 – 2 000 W（取決于長度與環境溫度）

?波導型號：WR-42（R1200）標準矩形波導，內部橫截面 10.67 mm × 4.32 mm

?屏蔽效能：> 90 dB（同軸泄漏控制）

2. 機械結構

?構造：多層鍍銀銅合金波紋管 + 不銹鋼保護層，外覆黑色氯丁橡膠保護套

?移動維度：僅允許彎曲，禁止扭轉；最小靜態彎曲半徑≈ 10 ×外徑

?長度規格：0.1 m – 3 m 任意定制，±2 mm 長度公差

?接口法蘭盤：UG-595/U（標準 WR-42 方法蘭），可選銅、鋁或不銹鋼材料，表面鍍銀或鍍鎳

?密封等級：IP65（選配 O-ring 法蘭墊片高達 IP67）

?操作溫度：?55 °C ~ +125 °C；最高值溫度 150 °C（短時間）

?抗壓/抗真空：外部保護套可承受 30 – 45 psi 正壓或 5 psi 負壓不塌陷

3. 關鍵優勢

?不可扭轉設計確保相位穩定性，主要用于陣列天線饋電網絡、旋轉關節后的固定段

?波紋結構提供 15 – 20 dB 的附加振動隔離，減少硬連接所導致的微放電風險

?密封式版本可戶外直埋或機載高濕度、鹽霧環境下使用

4. 典型應用

?衛星通信系統/VSAT：連接室外 BUC 與天線饋源，補償熱脹位移

?機載/艦載雷達：在旋轉關節與固態功放之間作柔性彎段，減少結構應力

? 5G 毫米波測試：暗室中連接探針臺與檢測儀表，確保 0.05 dB 重復性

?高能粒子加速器：高功率微波傳輸段，要求低損耗、無扭轉

Jupiter Microwave是加拿大的一家專注于射頻（Radio Frequency，RF）解決方案的制造商，致力于生產高性能、可靠的波導組件，以滿足通信系統的需求。深圳市立維創展科技有限公司授權代理銷售JUPITER產品，歡迎咨詢。

選型

? JMC1200N-1M-UG595：1 m 長度，標準 UG-595 法蘭

? JMC1200N-0.5M-S-IP67：0.5 m 長度，不銹鋼法蘭，IP67 密封
