?TL-1410-04:Thunderline-Z高可靠性玻璃絕緣子現貨庫存
發布時間:2025-08-21 16:39:06 瀏覽:51

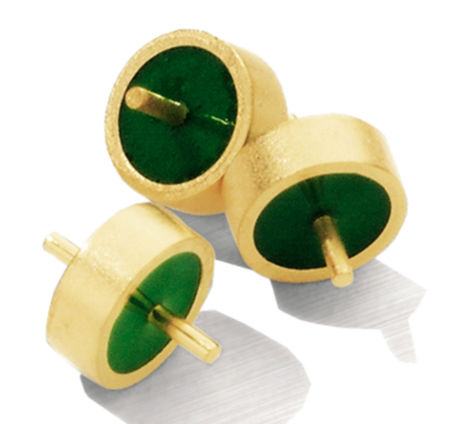

TL-1410-04是Thunderline-Z公司生產的一款高可靠性玻璃絕緣子(RF / DC Hermetic Feed-thru),致力于滿足高壓絕緣、穩定機械承載及優異密封性保障的特殊應用領域需求設計,廣泛應用于射頻微波模塊、通訊設備、軍工電子、衛星通訊、雷達系統等高端領域。
性能參數:
類型:射頻/直流玻璃封裝密封性饋通絕緣子
頻率范圍:最高 42 GHz
針腳直徑:0.3048 mm(0.012")
針腳長度:3.175 mm(0.125")
主體直徑:1.9304 mm(0.076")
主體長度:1.397 mm(0.055")
接口類型:直插式,玻璃封裝,無法蘭設計
產品特性
密封性設計
l 采用玻璃與金屬的密封設計,確保在高溫、高壓或真空環境下長期保持密封性,避免氣體泄漏或外部污染侵入。
l 典型應用包括真空饋通、高壓絕緣、數據傳輸等場景,需要滿足IP68或更高防護等級要求。
材料與工藝
l 玻璃絕緣體:以高純度玻璃為基材,通過高精密燒結工藝與金屬外殼融合,形成無孔隙的密封界面。
l 金屬外殼:通常使用不銹鋼、可伐合金(Kovar)等材料,與玻璃膨脹系數匹配,避免熱應力導致的開裂。
l 饋通結構:內部集成導電針或同軸連接器,支持電力、信號或高頻傳輸,同時保持絕緣性能。
關鍵參數
l 耐壓等級:可承受數千伏至數十千伏的高壓,具體取決于型號設計。
l 操作溫度:通常覆蓋-55℃至+200℃,部分型號支持更高溫度。
l 泄漏率:低于1×10?? Pa·m3/s(氦氣泄漏檢測),滿足超真空環境要求。
應用領域
航空航天:適用于衛星、火箭等設備的饋通系統,確保在極端環境、振動和真空環境下信號與電力傳輸的穩定性。
半導體制造:在真空腔室中傳輸控制信號或電力,避免污染敏感的半導體工藝環境。
核工業:適用于核反應堆或輻射環境中的電氣連接,需要具備耐輻射、抗腐蝕和長期密封性。
醫療器械:如X光機、CT掃描儀等,需在高壓真空環境下傳輸數據或電力。
深圳市立維創展科技有限公司是美國THUNDERLINE-Z & Fusite品牌在中國的授權渠道商,為客戶提供THUNDERLINE-Z金屬玻璃密封端子產品,產品原廠原裝,價格優勢,歡迎咨詢。
