312-04SF是SOUTHWEST西南微波（Southwest Microwave）精密級 N 型母頭法蘭安裝連接器，適用于 DC–18 GHz 寬帶場景。外殼不銹鋼鍍金防腐，中心導體鈹銅鍍金，支持 0.085" 半剛/柔電纜。全頻段 VSWR ≤1.25:1，插損 <0.1dB（10GHz），功率 200W，耐溫 -55°C 至 +165°C，500 次插拔穩定，可選氣密封裝，符合軍標及航天認證，適用于航天、相控陣天線等高可靠領域。

性能參數：

? 頻率：DC–18 GHz

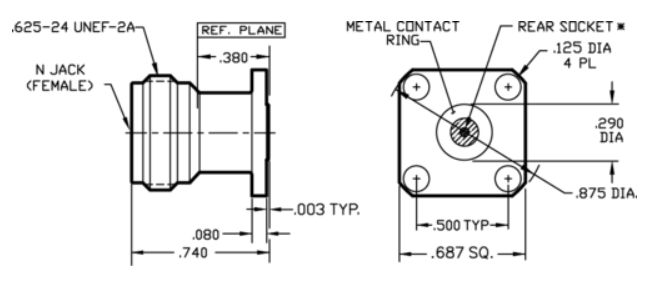

? 法蘭：0.687" 方 4 孔固定

? 接受中心針直徑：0.036"

? VSWR：1.15:1（典型值）

? 溫度：-55 °C ~ +165 °C

? 可選氣密封裝，符合 MIL-STD-348 接口標準

電氣性能：

電壓駐波比（VSWR）：直式 ≤1.15（6 GHz 時），彎式 ≤1.25（6 GHz 時）。

插入損耗：≤0.24 dB（6 GHz 時）。

耐電壓：2500 V rms；工作電壓：1000 V rms。

接觸電阻：中心接觸電阻 ≤1 mΩ，外導體電阻 ≤1 mΩ。

絕緣電阻：≥5000 MΩ。

機械性能：

耦合方式：5/8-24 螺紋連接，保證振動環境下的穩定性。

保持力：≥6 lbs（中心導體）。

機械壽命：≥500 次插拔（使用鈹銅接觸件時）。

環境適應性：

耐腐蝕性：符合 MIL-STD-202 Method 101 標準。

振動：MIL-STD-202 Method 204 測試通過。

結構與材料

外殼采用鋼和 CRES 合金 UNS S30300，觸點采用鈹銅 (BeCu) UNS C17300。

介電材料為純 PTFE 氟碳材料，中心接觸捕獲使用高溫 Ultem 1000。

主體：黃銅鍍鎳，表面處理耐腐蝕。

中心針：黃銅鍍金，確保低接觸電阻與多次插拔穩定性。

絕緣體：聚四氟乙烯（PTFE）或聚甲醛（POM），低損耗、耐高溫。

法蘭盤：4 孔方形設計，孔距 0.531"，適配標準 0.750" 方腔或印制板。

接口與兼容性：

連接器接口符合 MIL-STD-348 標準，具有凸起金屬接地環，實現 360° 金屬與金屬接觸。

可與其他符合 MIL-STD-348 標準的微波元件兼容。

應用場景

通信系統：

天線、基站、被動/主動基站組件。

廣播電子、WIFI 網絡、機器對機器通信。

工業領域：

雷達設備、射頻消融治療儀。

測試夾具、高功率射頻模塊。

航空航天：

衛星通信、相控陣天線系統。

滿足 NASA/ESA 釋氣認證要求。

相關型號：

312-01SF、312-02SF、312-03SF 等，用戶可根據具體需求選擇合適的型號。

深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品，并協助提供技術支持與售后服務，歡迎咨詢。
