HMC1086/HMC1086-SX工作頻率為2至6 GHz小信號增益 ADI現貨
發布時間:2018-06-22 16:42:08 瀏覽:2667
HMC1086是一款25W氮化鎵(GaN)功率放大器MMIC,工作范圍為2至6 GHz。該放大器通常提供22 dB小信號增益,+44.5 dBm飽和輸出功率,在+33 dBm輸出功率/信號音下,具有+48 dBm輸出IP3。HMC1086采用+28V直流電源的靜態功耗為1100 mA。隔直RF I/O匹配至50 Ω,可輕松集成到多芯片模塊(MCM)中。所有電氣性能數據均通過裸片電氣連接至厚度為1.02 mm (40 mil)的CuMo載體的芯片獲取,而多個直徑為1.0 mil的焊線連接裸片至50 ?氧化鋁傳輸線路。
ADI |
HMC1086 HMC1086-SX |
25 W GaN MMIC功率放大器,2 GHz至6 GHz | 現貨 | 189 |
HMC1086應用
HMC1086優勢和特點

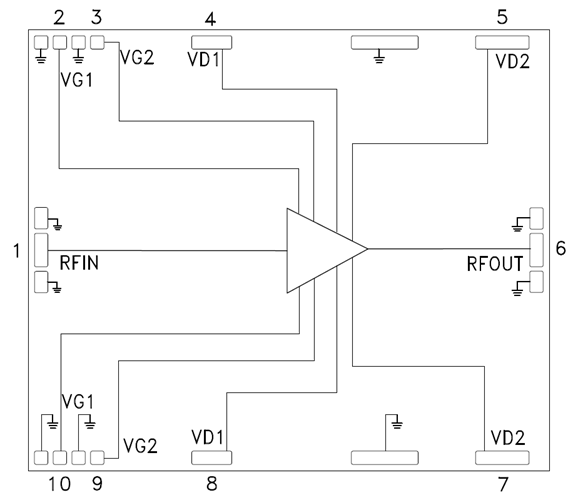

HMC1086結構圖
