E2v磁控管是將高壓直流電轉換成微波功率的裝置。它由形成陽極的微波腔的圓形結構組成。陰極與陽極葉片的尖端同心布置。當空氣被抽出而陰極變熱時,電子從其表面發射到陰極和陽極葉片尖端之間的空間。如果在陰極和陽極之間施加直流電壓,磁場與電場成直角,電子將沿著上述彎曲路徑運動。當電子與陽極諧振器結構相互作用時,會產生微波功率。
EUVIS?車載雷達目標模擬器的基帶arts模塊捕獲、處理和發射I+Q連續波波形,采樣率高達2.2gsps。捕獲的波形被處理以模擬車輛目標,并且最多可以模擬四個獨立的目標。這些過程包括幅度控制、多普勒頻移和延遲/距離控制。
ADI的數字上變頻器和下變頻器能夠做為數據轉換器和DSP功能模塊相互之間的變頻器和數字濾波器。這類產品能夠幫助完成高度可編程控制器和可配置的接收和發送信號鏈,因此允許在3G無線基站中應用領域多信道、多載波無線電平臺。它們還能夠符合諸多其它通訊應用領域的數字數據轉換需求。
?E2V? QorIQ通信處理器系列提供了無與倫比的深度和寬度,恩智浦新的新一代QorIQ Layerscape系列處理器創建在ARM核心技術上,具備組合擴展性能指標,且體積最小。
?將可編程分頻器技術應用于移動數字電視接收機的調諧芯片中。該芯片兼容DVB-H和DAB規范,傳輸頻段為460-900mhz和1400-1500mhz。根據整個芯片的系統設計方案,可編程分頻器的工作頻率為2.4~4.0ghz,完成的分頻器的倍頻范圍為240~400,具有連續性。
ADI?的模擬移相器、數字移相器和矢量調制器產品線為各種應用提供可控的相移,如無線基礎設施、測試設備、光纖和軍事應用。

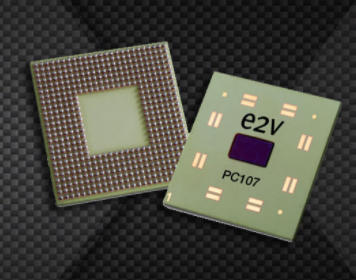

?E2V?處理器的QorIQ ? 的PowerPC處理器系列提供了精巧的外觀設計/驅動力效率的應用程序的最高性能指標。
?激光二極管是一種半導體激光器,在形式和工作原理上與LED非常相似。受激輻射對光的放大。因此,激光是基于受激發射的電磁輻射產生的光學放大過程的裝置。
ADI?工業領先的鎖相環(PLL)頻率合成器和轉換環路擁有各種高性能、低抖動的時鐘產生和分配設備。鎖相環系列產品有100多種產品,種類繁多,仍在擴展。它們都是針對高數據速率和低抖動時鐘應用而優化的。產品組合包括PLL、PLL/VCO和分配芯片,專為需要同步、時鐘分配和相位噪聲性能的時鐘應用而設計。
?E2V?處理器QorIQ T系列的Power PC處理器系列為緊湊的形狀/功耗高效應用提供了最高的性能。
?功率放大器的非線性失真會使其形成新的頻率成分,如二階失真的二次諧波和雙音拍頻,三階失真的三次諧波和多音拍頻。如果這些新的頻率成分落在通帶內,它們將直接干擾傳輸?shù)男盘枴H绻鼈兊粼谕◣е猓蜁蓴_其他通道的信號。因此,有必要對射頻功率放大器進行線性化,以解決信號頻譜再生問題。
ADI?提供了整個行業的寬帶微波射頻混頻器、微波混頻器和毫米波混頻器。自主創新的高頻設計、封裝和處理技術應用被用作提供完整性的離散處理方案和高達90GHz的集成化寬帶和高頻處理方案。借助于ADI的RF混頻器組合,設計師可以找到最能滿足需要其性能指標、價格和封裝需求的混頻器。
E2v?微波解決方案(TMS)為瞬時頻率和相位測量接收機提供了一系列限制放大器。E2V限幅放大器最重要的性能要求是使輸出功率變化最小,并在寬輸入動態范圍內提供恒定輸出。

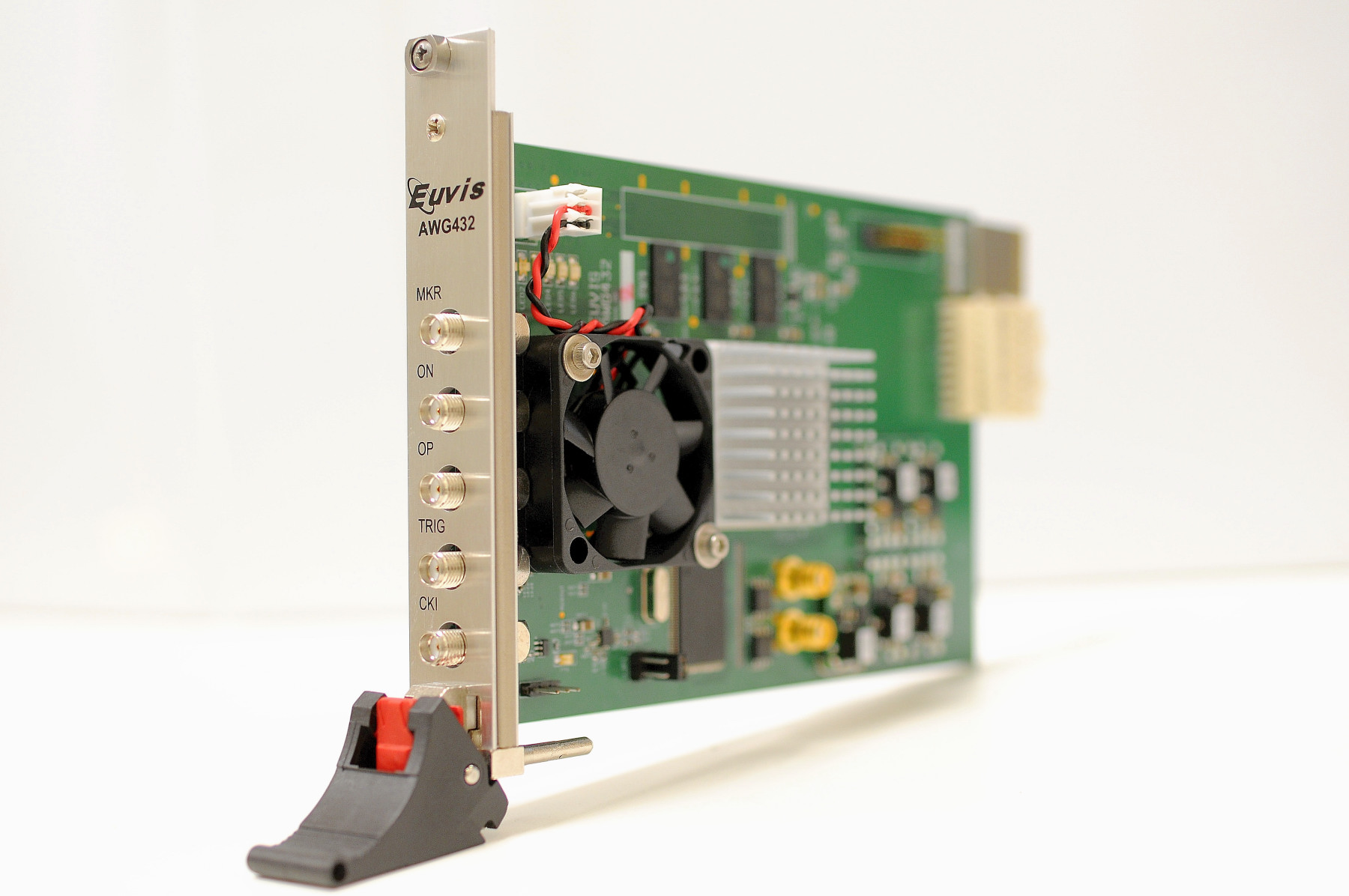

多路復用器是根據每個輸入信號的可恢復模式接收多個輸入信號和合成單個輸出信號的裝置。多路復用器是一個集成系統,通常包含一定數量的數據輸入,并有一個單獨的輸出。 EUVIS?位于美國加利福尼亞州,設計和生產世界頂級的高速數模轉換dac、直接數字頻率合成器dds、可重用dac的芯片級產品以及高速采集卡和動態波形發生器產品。
I/Q是射頻信號,可以用極坐標系中的振幅和相位以及直角坐標系中的X和Y值來表示。但在數字通信系統中,X一般用I代替,表示同相,y用Q代替,代表90°相位。因此,產生了所謂的I/Q調制器、I/Q解調器和QPSK調制器/解調器。 ADI?的I/Q調制器和解調器可以工作在微波頻率下,具有高性能、寬工作頻率和靈活性等特點。
E2V?增益形狀線性化放大器用于許多需要平坦化先前或后續元件增益特性的應用中。這將包括使長電纜的衰減變平,或者可能改變輸入增益對MPM(微波功率模塊)或行波管(行波管)的響應,以補償管中的增益變化。
MUX即數據選擇器,在多通道數據傳輸過程中,它可以根據需要選擇任意。EUVIS的MUX多GHz數模轉換器主要用于信號交換,具有開關速率快、無抖動、功耗低、體積小、工作可靠、易于控制等優點。
?ADI?的集成化射頻發射機、接收機和收發器提供完整性的高性能射頻和混合信號芯片操作系統。ADI高度集成化的設計大大簡化了控制系統設計,縮短了上市時間,減少了BOM成本,并提供了頂級的性能指標,尤其是對于要求嚴苛的短程無線操作系統、UMTS、LTE和3G/4G無線以及點對點回程無線電應用領域。ADI的集成化解決方案還提供了一系列的設計和評估專用工具,協助用戶實現設計過程。
E2V?半導體HIREL電子接口是基于Hirel設計的許多OEM源和芯片生產一系列DLA認可的接口產品。此外,Hirel還重新創建了幾個接口和邏輯產品,包括流行的線路驅動器、接收器和外圍設備驅動器。
EUVIS直接數字合成器采用數字方式產生模擬波形,具有數字可編程性、集成度高、成本低等優點。此外,EUVIS直接數字合成器允許頻率或相位的幾乎瞬時變化,使其成為諸如頻移鍵控(FSK)和擴頻等先進數字調制技術以及使用干擾抑制技術(如跳頻)的主要來源。因此,EUVIS直接數字合成器集成電路在提供高穩定性和信號純度的同時,正在迅速取代或擴展傳統的PLL和其他模擬射頻源。
ADI?公司豐富的分頻器、倍頻器和檢波器產品提供了一系列高性能的解決方案,具有超低相位噪聲和更快的頻率鎖定時間等特性,以滿足現代技術的要求。
EV12AS200A是基于前端跟蹤和保持級(T/h)的12位1.5gsps ADC,隨后是模擬編碼電平。EV12AS200A輸出模擬量化產生的模擬殘差。在進入糾錯電路和再同步階段之前,連續鎖存器組將模擬殘差重新生成到邏輯電平,然后進入具有100W差分輸出緩沖器的解復用器。EV12AS200A 串行接口可激活或集成三個WS3A接口。通過3wsi訪問的主要功能也可以通過硬件(OA、GA、SDA、sdaen、TM、RS引腳)訪問。

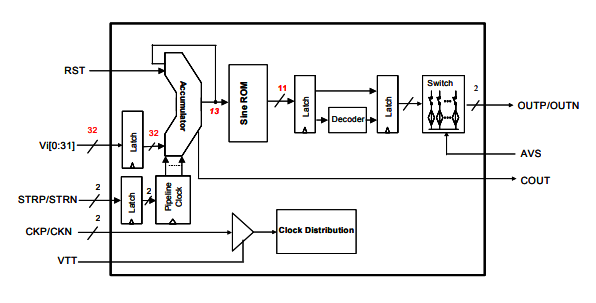

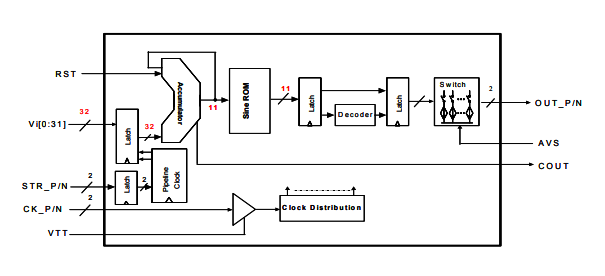

?DS872是高速直接數字合成器(DDS)。頻率調諧分辨率為32位,ROM相位分辨率為13位,DAC振幅分辨率為11位。DAC的模擬輸出可以在正常保持模式(對于第一個奈奎斯特波段)和返回到零模式(對于第一、第二和第三奈奎斯特波段)之間選擇。正弦波可以在DAC正常保持模式下,在1.5GHz(以3 GHz時鐘速率)附近產生最多第一奈奎斯特波段,或在4.5GHz(DAC返回零模式)的第三奈奎斯特頻帶。
ADI?擁有世界領先的直接數字頻率合成器技術,集成片上比較器、RAM、PLL、混頻器和寄存器功能的直接數字頻率合成集成電路。這使ADI成為通信、測試設備和雷達系統的理想和靈活的頻率合成器解決方案。

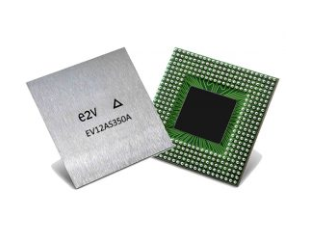

EV12AS350B?數字模數轉換器由四個完全相同的12位ADC核組成,所有四個模數轉換器互相交錯。所有四個EV12AS350B數模轉換器都由相同的外部輸入時鐘信號控制,從而延遲了相應的相位。時鐘電路由所有四個EV12AS350B數模轉換器共享。該模塊接收一個外部5.4ghz時鐘和一個優選的低抖動正弦波信號。在這個模塊中,外部時鐘信號被除以4以產生內部采樣時鐘.

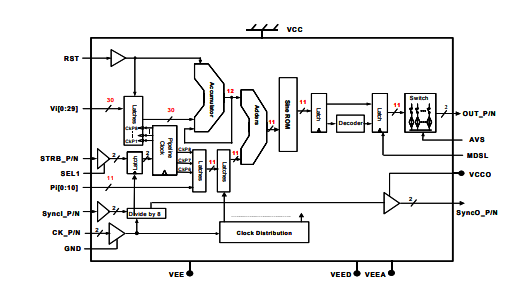

?EUVIS芯片的DS875?是一款帶相位調制輸入端口的高速直接數字頻率合成器(DDS)。DS875頻率調諧分辨率為30位,相位調制輸入為11位。內部ROM的相位分辨率為12位,內部DAC的幅度分辨率為11位。DS875數模轉換器的模擬輸出可以在正常保持模式(針對第一奈奎斯特頻段)和歸零模式(針對第一、第二和第三奈奎斯特頻段)之間選擇。
ADI?數模轉換器的ADC和DAC與其他各種配置的技術產品相結合,提供了一系列全面的軟件可配置輸入/輸出、集成監控組件。ADI集成解決方案將這些ADC和DAC與溫度傳感器、GPIO和電流檢測技術相結合,可以節省空間和簡化操作,并提供系統所需的可配置性、可靠性和可預測性。ADI數模轉換器ADC和DAC的組合特別適用于具有可配置I/O級或外圍設備(如電源或系統電壓和電流)的一般系統監控。由于其多功能性、靈活性和軟件可配置I/O,這些設備適用于無線基站、光收發器、轉發器和工業I/O模塊應用和系統,如可編程邏輯控制器、控制系統和樓宇控制。
EV12AD500A?是一款12位ADC,支持多種應用的雙S波段,使用真正的單核架構來提供高光譜純度。EV12AD500A數模轉換器3dB輸入帶寬為5.2GHz,無需頻率轉換即可在S波段進行數字化。寬帶通信和雷達系統也將能夠在5GHz以上頻率的小動態范圍內操作ADC,無需頻率下變頻。EV12AD500A采用ESIstream(高效串行接口)協議,以低延遲LVDS格式或高速串行鏈路輸出數據。

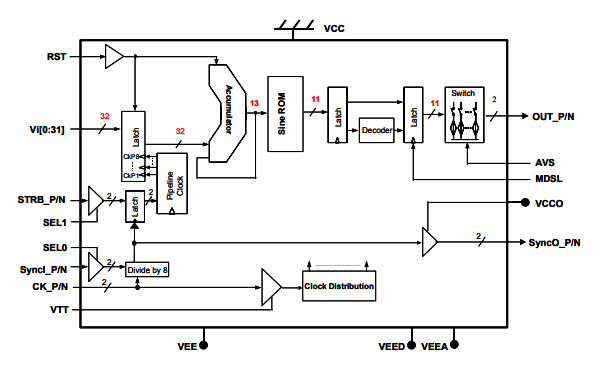

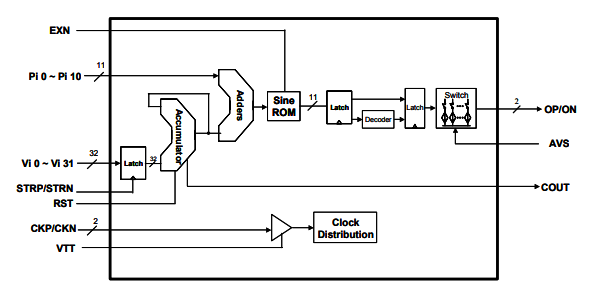

DS855?是一種高速直接數字合成器(DDS),具有32位頻率調諧分辨率、11位相位調制輸入和11位幅度分辨率。DS855第一奈奎斯特波段的正弦波可產生1.2GHz(2.5GHz時鐘頻率)。DS855在正弦波開始時,初始相位可以重置為零。DS855芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi_0~Vi_31控制。輸出波形的相位可以通過11位PI_0~PI_10相位調制輸入來調制,DS855可接受互補時鐘輸入或單端時鐘輸入,具有50Ω的片上后端終端和用戶定義的閾值。DS855頻率分辨率位接受TTL或CMOS輸入電平。只需要一臺5V的電源。
ADI?的μModule?(微型模塊)接收機由一個具有固定增益的高性能高速模數轉換器、一個高速放大器和一個抗混疊濾波器組成。ADI集成模數轉換器和驅動器產品包括集成旁路電容器,以簡化保持交流性能所需的高頻布局。
