MPN12AD20-TS電源模塊現貨庫存
發布時間:2022-02-14 17:10:46 瀏覽:1421
Cyntec電源模塊MPN12AD20-TS是款高頻率、高功率密度、完整性的DC/DC電源模塊。PWM控制器、功率MOSFET和大部分支持模塊集合在一個混合封裝中。除此之外,MPN12AD20-TS選用了項新的專利技術將功率扼流線圈層疊在混合模塊上,以完成高功率密度。
MPN12AD20-TS的特點包括具備高相位裕度補償?shù)碾娏麟妷耗J娇刂啤?nèi)部軟啟動、維護和預偏置輸出功能。除此之外,MPN12AD20-TS是一個便于使用的DC/DC電源模塊,它只需要輸入/輸出電容器和一個分壓電阻器就能正常運行。
Cyntec電源模塊MPN12AD20-TS精巧緊湊型的尺寸使PC板頂端的空間能夠充分利用,或者用作高密度的負載控制點,以減少空間和面積。MPN12AD20-TS電源模塊主要用于標準表面貼裝機械設備的自動組裝,并滿足無鉛和RoHS標準規定。
特征:
高功率密度功率模塊;
標準規定DOSA軌跡;
最大負載:20A;
輸入電流電壓范圍從4.5V到14.5V;
輸出電壓范圍從0.6V到5.0V;
97%的峰值效率;
電流電壓模式控制;
維護(OCP、UVP、OTP、非閉鎖);
內部軟啟動;
預偏置輸出;
穩定開關頻率600kHz;
開關電源良好標識;

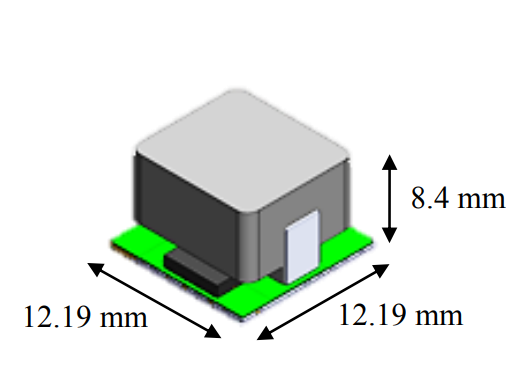

小尺寸和低輪廓(12.19mmx12.19mmx8.4mm);
負/正開/關邏輯;
提供無鉛(滿足RoHS標準規定);
MSL2a,245oC回流焊;
滿足IPC-9592(2008年9月);
應用領域:
通用型Buck-DC/DC轉換器;
直流分布式電源系統;
電信和網絡設備;
服務器系統;
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.nfda.cn/brand/16.html
