LMZ21701SILR電源模塊替代方案MUN12AD01-SH

發布時間:2022-02-16 17:18:04     瀏覽:1161

TI的非隔離DC-DC電源模塊LMZ21701以其簡單的結構僅需一個輸入電容一個輸出電容一個軟啟動電容和兩個電阻就可以完成基本的DC-DC電路搭建。電性參數如下:

工作電流

輸入電壓

輸出電壓

封裝尺寸

1A

3~17V

0.9~6V

3.5*3.5*1.75mm

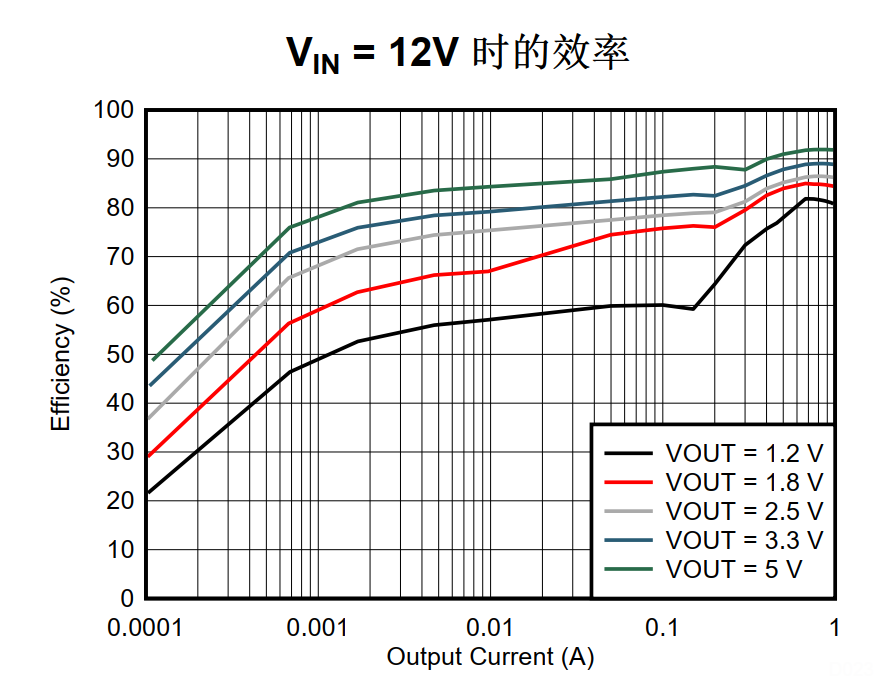

一些智能或便攜產品,由于空間緊湊,而希望更方便快捷地實施供電方案,則通常采用這樣的模塊產品。典型的輸入12V電壓應用,不同的輸出轉換均擁有優秀的電源效率。

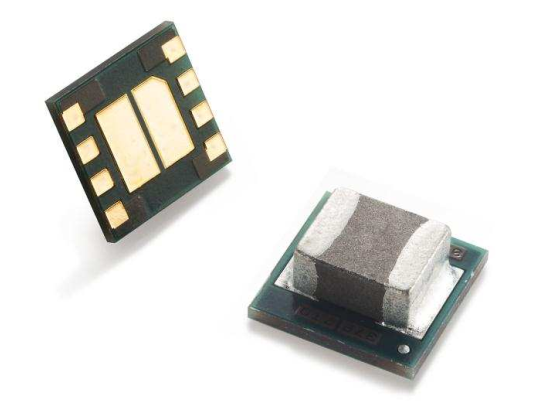

這個LMZ21701的封裝圖片參考如下:

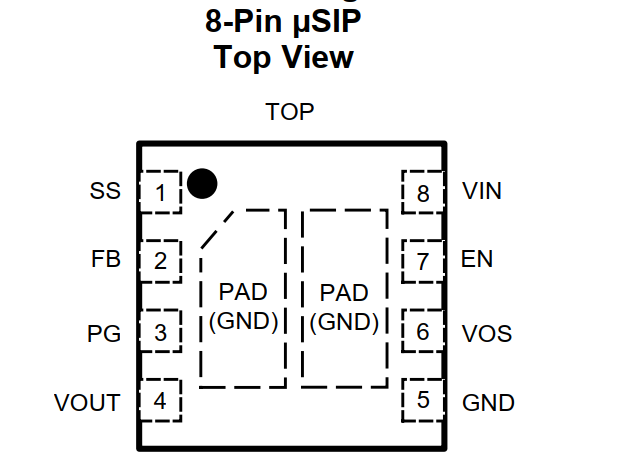

引腳定義如下圖

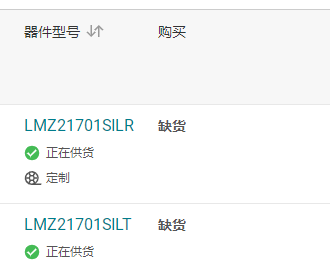

而實際從TI原廠,到市場渠道,這個物料停產很久了。




與之實現pin to pin 替代使用的產品,如臺達Cyntec旗下產品MUN12AD01-SH 電性能參數如下:



工作電流

輸入電壓

輸出電壓

封裝體積

1A

4.5~17V

1.0~5.0V

3.5*3.5*1.7mm

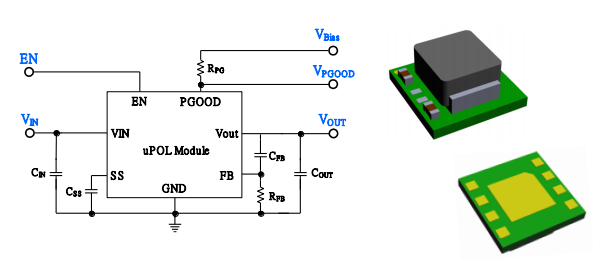

同樣,MUN12AD01-SH具備優秀的電源特性,典型應用如下圖:

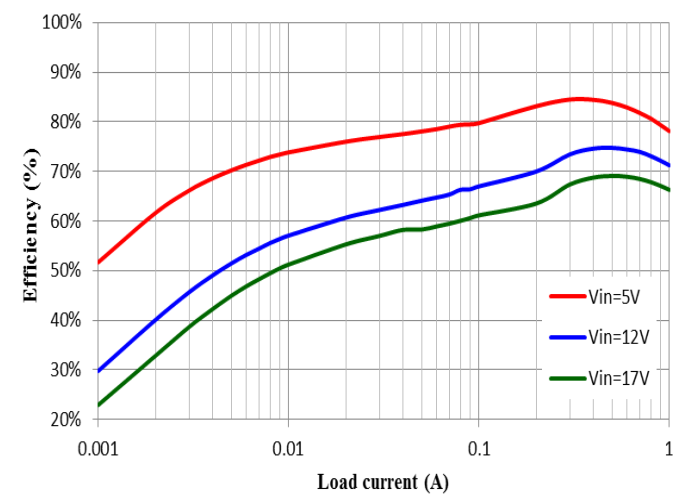

典型12V輸入的電路效率如下圖:

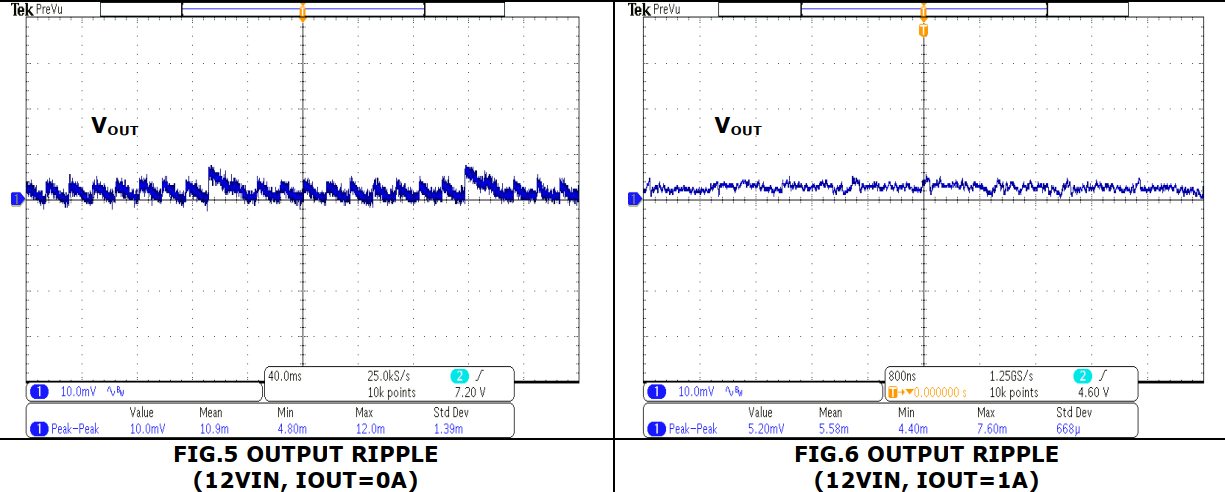

在紋波方面,這顆MUN12AD01-SH也可以具備極佳表現






目前Cyntec供貨十分充足,如需要了解更多資料,歡迎與我們的銷售工程師聯系。

深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。

詳情了解Cyntec請點擊:http://www.nfda.cn/brand/16.html
