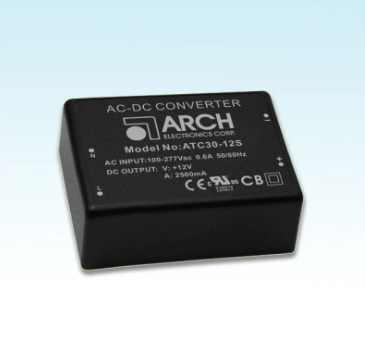

ATC系列AC-DC ITE工業電源模塊ARCH
發布時間：2024-03-28 09:17:29 瀏覽：5306
ARCH的AC-DC ITE工業電源模塊ATC系列，作為一款模塊化PCB電源，以其出色的性能和廣泛的應用范圍而備受關注。以下是該電源模塊的規格信息和技術特點：
規格信息：
- 功率輸出：30瓦，適用于中小功率應用。
- 輸入電壓范圍：90~305VAC，適用于全球不同國家和地區的電壓標準。
- 輸出電壓選擇：3.3、5、12、15、24VDC，提供多種選項，滿足不同需求。
技術特點：
- 高達3000VAC的輸入輸出隔離度，確保穩定運行并降低電磁干擾風險。
- 工作溫度范圍：-40到+70攝氏度，適應極端環境條件。
- 超緊湊設計：尺寸為2.52" x 1.8" x 0.93"，適用于有限空間安裝。
- 低無載功耗特性：小于0.3W，降低能耗，提高能效。
- 安全認證：符合IEC / EN 60950和UL / IEC / EN 62368-1等安全標準，提供三年產品保修。
- 高效率和優良的電磁兼容性：最高效率可達89%，符合EN 55032 B級和EN 55024標準，降低能源浪費和電磁干擾。
| Model No (Single Output) | ATC30-3.3S | ATC30-5S | ATC30-12S | ATC30-15S | ATC30-24S |
| Max Output Wattage (W) | 16.5W | 25W | 30W | 30W | 30W |
| Input | Voltage Note1 | 90-305 VAC or 120-430 VDC |
| Frequency (Hz) | 50160 Hz |
| Current [Full load] | 600 mAmax.(115 VAC)/400 mA max.(230 VAC |
| Inrush Curent (<2ms) | 30 A max(115 VAC)/60 A max (230 VAC |
| Leakage Curren | 0.25 mA max |
| No Load Input Power (<240 VAC) | <0.3W |
| External Fuse (recommended) | 3.15 A slow blow type |
| Output | Voltage (VDC.) | 3.3V | 5V | 12V | 15V | 24V |
| Voltage Accuracy | ±2% |
| Current (mA)max | 5000 | 5000 | 2500 | 2000 | 1250 |
| Line Regulation (LL-HL)(typ.) | ±0.5% |
| Load Regulation (0-100%)(typ.) | ±1.5% | ±1% |
| Minimum Laad | 0% |
| Maximum Capacitive Load | 6800 uF | 6800 uF | 1600 uF | 1200 uF | 470 uF |
| Ripple &Noise (max. ) (Note2) | 100mVp-F | 100mMpF | 150mVp-p | 150mVp-p | 240mNp-P |
| Efficiency (at 230 VAC) | 80% | 84% | 89% | 86% | 86% |
| Hold-up Time | 10 ms min |
| Switching Frequency (typ.)(at230VAC) | 66 kHz |
| Protectio | Over Power Protection | Hiccup technique,auto-recovery |
| Over Voltage Protection | Zener diode clamg |
| Short Circuit Protection | Hiccup mode (automatic recovery |
| solation | Input-Output (V.AC) | 3000V |
| nput-FG (VAC) | 1500V |
| Output-FG(VAC) | 500V |
| Environment | Operating Temperature | 40*C+70~C (with derating |
| Storage Temperature | 40°℃…+85℃ |
| Max Case Operating Temperature | Under 115 VAC 78*C,others 85℃ |
| Temperature Coefficlent | ±0.02%/℃ |
| Humidity | 95%RH |
| MTBF | >400.000h@25*C(MIL-HDBK-217F |
| Physical | Dimensions (Lx WxH) | 2.52x1.8x0.93 Inches(64.1×45.6x23.5 mm
Tolerance ±0.5 mm,Height Tolerance ±1 mm |
| Case Materia | Plastic resin (flammability to UL 94V-0 |
| Welgh | 1306 |
| Cooling Method | Free air convectio |
| Salet | Agency Approvals | EC/EN 60950,UL/IEC/EN 62368-1 |
| EMC | EMI(Conducted &Radiated Emission) | EN 55032 cdlass B |
| EMS (Noise Immunity) | EN 55024 |
| ESD | EN61000-4-2 air±8kV,Contact±4kV(A |
| Radiated lmmunt | FN61000-4-33V/m(A) |
| Fast Transient | EN61000-4-4±1kV(A) |
| Surge | EN61000-4-5±1kV(A) |
| Conducted Immunity | EN61000-4-63Vrms (A) |
| PFMF | FN61000-4-81A/m (A) |
| Dips | EN61000-4-1130%500ms (A) |
總結：
ATC系列AC-DC
ITE工業電源模塊具有高功率輸出、寬電壓范圍、高隔離度、廣泛工作溫度范圍和超緊湊設計等特點，滿足復雜工業環境需求，并在節能環保方面表現優異。其安全可靠性、售后保障和優越的技術性能，使其在工業電源領域有著廣泛的應用前景。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
