MAAP-011106-DIE E波段功率放大器MACOM現貨
發布時間:2024-10-11 09:10:27 瀏覽:4754
MACOM 的 MAAP-011106 E波段功率放大器是專為小型蜂窩無線回程基礎設施設計,能夠支持高達1 Gbps的數據速率,非常適合在人口密集的都市環境中使用。這款放大器在高頻 E 頻段操作中提供了業界最高的輸出功率,并具有廣泛的帶寬,有助于降低收發器的設計和制造成本。
該放大器的特點包括:
適用于 E 波段的 4 級功率放大器
RoHS 兼容
兼容 260°C 回流焊
HBM ESD 額定值為 100 V

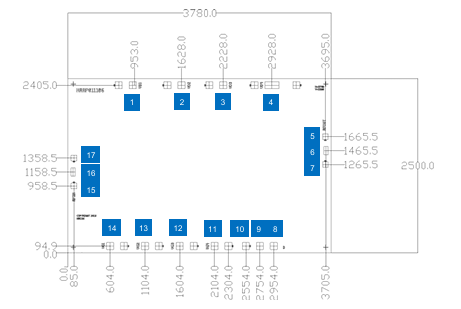

尺寸為 3780x2500x50μm
裸片形式
集成檢測器
具有可調偏置的可變增益
OIP3:30dBm
飽和輸出功率:25dBm
輸入和輸出匹配:15dB
增益:20dB
工作頻率范圍:71000 MHz 至 86000 MHz
輸出 P1dB : 23 dBm
偏置電流: 720 mA。
此外,該放大器的電氣規格在 71 - 86 GHz 頻率下,偏置電壓 VD 為 4 V,偏置電流 ID 為 720 mA,環境溫度 TA 為 25°C。增益的最小值為 18 dB,輸入回波損耗和輸出回波損耗的最小值均為 -15 dB,P1dB 的最小值為 -23 dB,當輸入功率 PIN 為 13 dBm 時,輸出功率 POUT 的飽和輸出功率 PSAT (P4dB) 的最小值為 24 dBm,OIP3 (最差音調) 的最小值為 -30 dBm。
應用:
小型蜂窩無線回程
高數據速率通信系統
人口密集的地鐵環境
這些特性使得 MAAP-011106 成為 E 波段點對點無線電應用的理想選擇,每個設備都經過了 100% 的射頻測試以確保性能符合要求。該產品使用高效的 pHEMT 工藝制造。
深圳立維創展科技是MACOM的代理商,產品提供MACOM可變增益放大器,功率放大器,低噪聲放大器,線性放大器,混合放大器, FTTx放大器,分頻放大器,放大器增益模塊,有源分離器,功分壓器,倍頻器,混合混頻器,混頻器,上變頻器,數字衰減器,數字移相器,功率測試儀。壓控衰減器等半導體,進口,質量保證,歡迎咨詢。
