?ABR300系列工業級高性能 AC-DC ITE電源模塊

發布時間：2025-08-13 16:31:34 瀏覽：46

ABR300系列電源模塊是由臺灣ARCH Electronics 推出的工業級高性能 AC-DC ITE電源解決方案。該模塊具備額定輸出功率 300 W 的穩定供電能力，采用帶底板的磚塊式封裝設計，不僅結構緊湊堅固，而且便于安裝與散熱，ABR300系列電源模塊廣泛應用于 ITE（信息技術設備）、工業自動化控制、通信設備等多種對電源穩定性和可靠性要求極高的場景中。

核心規格

? 輸出功率：300 W（單路）

? 輸入電壓：90 ~ 264 VAC（通用全球市電）

? 輸出電壓：現有 12 V、24 V、28 V、48 V 等多種型號（ABR300-12S、-24S、-28S、-48S 等）

? 效率：典型值 >90 %

? 隔離耐壓：3000 VAC（輸入-輸出）

? 工作溫度：-40 ℃ ~ +100 ℃（底板溫度）

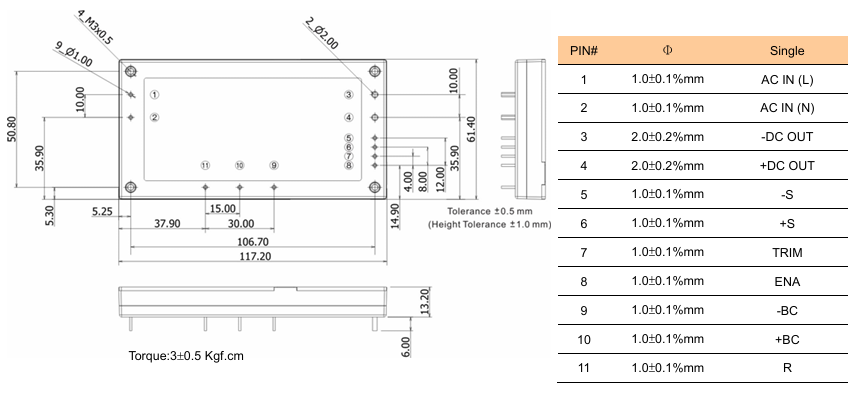

機械尺寸與安裝

? 尺寸：4.62 × 2.42 × 0.5 英寸（約 117 × 61.5 × 12.7 mm）

? 封裝：金屬底板 + 塑料外殼，PCB 通孔直插安裝，DIP11 引腳

關鍵特性

? 寬輸入電壓范圍，滿足全球電網

? 高效率、低待機功耗，符合 ErP 要求

? 內置過壓、過流、短路、過溫保護，自動恢復

? 符合 IEC/EN/UL 62368-1、60950 等 ITE/工業安全標準

? 傳導與輻射 EMI 滿足 EN 55032 Class B（無需外部濾波器即可過認證）

ABR300系列工業級高性能 AC-DC ITE電源模塊

技術優勢分析

高效率與節能設計

l 90%的峰值效率顯著降低能耗，減少熱量產生，延長設備壽命。

l 有源PFC功能提升電網利用率，適用于對功率因數要求嚴格的場景。

寬溫與高可靠性

l -40℃至+100℃的極端溫度耐受能力，適用于戶外、工業自動化等惡劣環境。

l 全磚封裝與鋁基板設計增強散熱性能，確保長期穩定運行。

全面保護機制

l 多重保護功能覆蓋過流、過壓、過溫、短路等異常情況，提升系統安全性。

l 自動恢復機制減少人工干預，降低維護成本。

緊湊設計與易用性

l 全磚結構節省PCB空間，適合高密度電源系統設計。

l 遙感功能（Remote Sense）補償線路壓降，確保輸出電壓精度。

典型應用場景

工業自動化：為PLC、傳感器、執行器等設備提供穩定電源，支持24/7連續運行。

通信設備：適配基站、路由器、交換機等設備，滿足-40℃至+70℃的通信行業標準。

醫療儀器：符合醫療設備對低噪聲、高可靠性的要求，支持手術室、監護儀等場景。

軌道交通：耐受振動與沖擊（IEC60068-2-6標準），適用于地鐵、高鐵的信號控制系統。

新能源與儲能：在光伏逆變器、儲能系統中提供穩定直流電源，支持寬溫環境運行。

深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。

ABR300 系列 AC-DC ITE 電源模塊參數對照表

項目	ABR300-12S	ABR300-24S	ABR300-28S	ABR300-48S
輸出功率	300 W	300 W	300 W	300 W
輸入電壓	90-264 VAC	90-264 VAC	90-264 VAC	90-264 VAC
輸入頻率	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）	50/60 Hz（47-63 Hz）
滿載輸入電流	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）	<4.0 A（100 VAC）
浪涌電流	由外部電阻限制（<2 ms）	由外部電阻限制（<2 ms）	由外部電阻限制（<2 ms）	由外部電阻限制（<2 ms）
漏電流	<0.75 mA（最大值）	<0.75 mA（最大值）	<0.75 mA（最大值）	<0.75 mA（最大值）
功率因數（典型值）	>0.95（100 VAC，滿載）	同上	同上	同上
輸出電壓（DC）	12 V	24 V	28 V	48 V
輸出電壓微調范圍	±5 %	±5 %	±5 %	±5 %
電壓精度	±2 %	±2 %	±2 %	±2 %
最大輸出電流	25 A	12.5 A	11 A	6.25 A
線電壓調整率（LL-HL，典型值）	±1 %	±1 %	±1 %	±1 %
負載調整率（5-100%，典型值）	±1 %	±1 %	±1 %	±1 %
最小負載要求	0 %	0 %	0 %	0 %
紋波與噪聲（最大值）	150 mV	200 mV	200 mV	300 mV
效率（230 VAC，典型值）	90 %	90.5 %	90.5 %	91 %
遠程補償	支持	支持	支持	支持
使能（ENA）	集電極開路（最大灌電流 10 mA），低電平有效	同上	同上	同上
保持時間	取決于外部電容	取決于外部電容	取決于外部電容	取決于外部電容
過流保護	自動恢復	自動恢復	自動恢復	自動恢復
過壓保護	自動恢復	自動恢復	自動恢復	自動恢復
過溫保護	自動恢復	自動恢復	自動恢復	自動恢復
短路保護	自動恢復（打嗝模式）	自動恢復（打嗝模式）	自動恢復（打嗝模式）	自動恢復（打嗝模式）
輸入-輸出隔離電壓	3000 VAC	3000 VAC	3000 VAC	3000 VAC
輸入-地隔離電壓	2000 VAC	2000 VAC	2000 VAC	2000 VAC
輸出-地隔離電壓	500 VAC	500 VAC	500 VAC	500 VAC
工作溫度	-40 ℃ ~ +100 ℃（鋁基板溫度）	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
儲存溫度	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃	-40 ℃ ~ +100 ℃
溫度系數	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）	±0.05 %/℃（0~50 ℃）
濕度范圍	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）	20 ~ 95 % RH（無凝露）
MTBF	>250,000 h @ 25 ℃（MIL-HDBK-217F）	同上	同上	同上
抗振	10-500 Hz，2 G，10 min/周期，各軸 60 min	同上	同上	同上
尺寸（長×寬×高）	117.3 × 61.5 × 13.2 mm（±0.5 mm，高度±1 mm）	同上	同上	同上
重量	111 g	111 g	111 g	111 g
冷卻方式	傳導散熱	傳導散熱	傳導散熱	傳導散熱
安規認證	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1	UL/EN 60950-1
